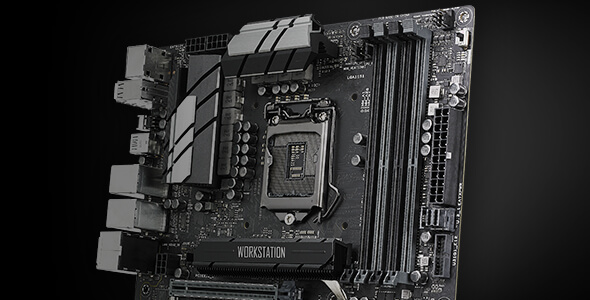

WS Z390 PRO 融合了 GPU 性能,全方位的调校选项及丰富的连接性,专为专业用户及内容创作者而设计,旨在满足计算密集型工作负载的需求。
- 支持 Quad-GPU:可装入四个双插显卡和支持 NVIDIA® SLI™ 或 AMD CrossFireX™ GPU 配置。
- AI智能超频:依据CPU与散热条件快速优化CPU性能,提供近乎专业玩家手动调校的更强性能。
- OptiMem II 内存优化2代技术:细心布线与导孔以及接地层优化,可保持信号完整性并提升内存超频空间。
- 增强型供电解决方案:高品质组件提供更佳的供电效率
- UEFI中文图形化BIOS:全新 UEFI 选项包括可让您轻松找到设定项目的搜索功能
- 散热解决方案:通过 Fan Xpert 4 智能风扇管理或广受好评的 UEFI 提供风扇与一体式水泵的完整控制
- 双 M.2 散热片:散热片效率更高,能让 M.2 SSD 降温,传输速度不受限,并提升可靠性
- 疾速存储:双 M.2 和 U.2,加之 USB 3.1 Gen 2 板载 Type-A 和 Type-C 接口及一个前置接口。
![WS Z390 PRO](https://www.asus.com.cn/media/global/products/kJTI4IzADfeBLXrt/P_setting_xxx_0_90_end_500.png)

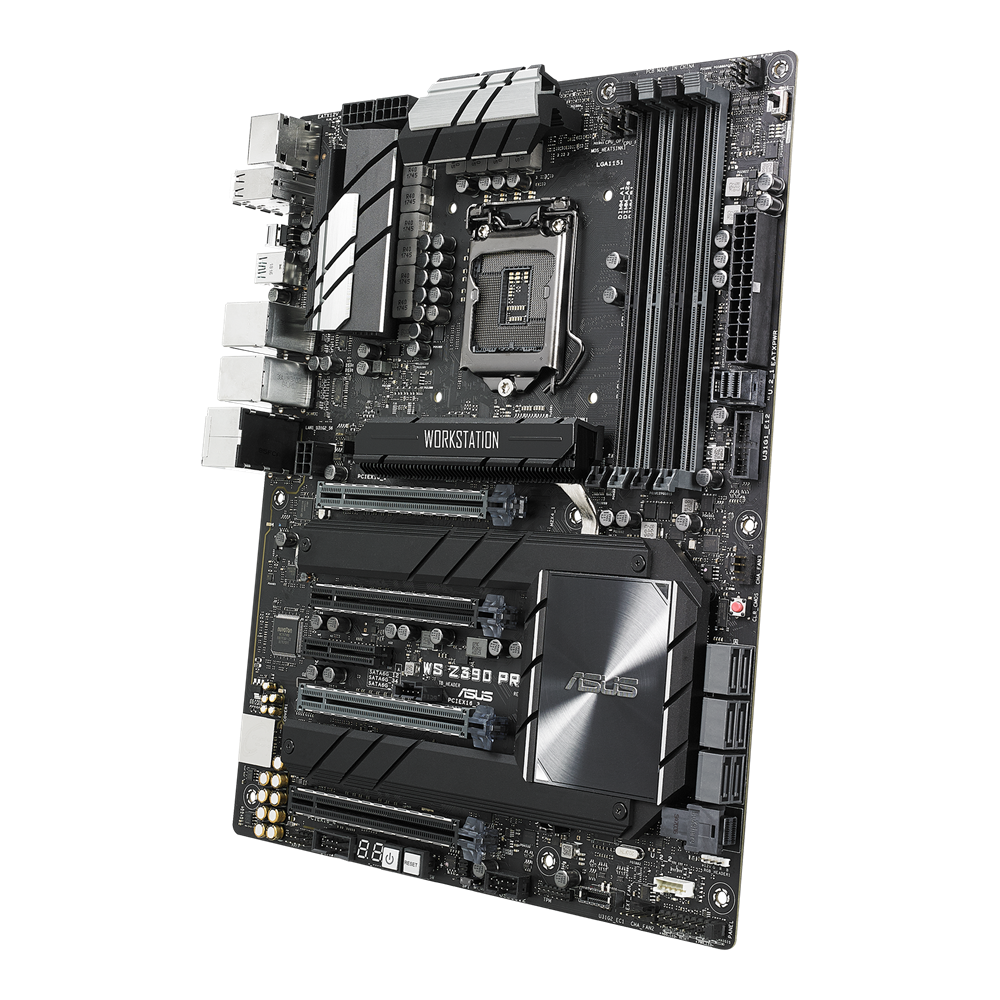

![WS Z390 PRO motherboard, left side view](https://www.asus.com.cn/media/global/gallery/YYM1e61SODlZ0NMJ_setting_xxx_0_90_end_800.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/overview-hero.jpg)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/overview-pointers.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/overview-legends.png)
1 Display Port
2 HDMI
3 BIOS FlashBack™
4 USB 3.1 Gen2 Type A 接口
5 USB 3.1 Gen2 Type C 接口
6 双英特尔® 千兆网卡
7 8声道音效及支持 DTS
8 PCI-E Gen3 x16 (x16/8 Link)
9 PCI-E Gen3 x4 (x4 Link)
10 PCI-E Gen3 x16 (x0/8 Link)
- Realtek® S1220A 音频芯片
- 120dB SNR 立体声输出
- 支持 110dB SNR 输入(Line-in)
- 预整流芯片
- 日系音频电容
- 音频防护线
- 左右声道分层隔离设计
12 DIGI+数字供电设计
13 Socket 1151 插槽,支持第9代/8代英特尔® 酷睿™, 奔腾® Gold 和赛扬® 处理器
14 支持 DDR4 4266+(超频)
15 32Gb/s U.2 接口
16 双 32Gb/s M.2 接口(支持英特尔® 傲腾内存)
17 英特尔® Z390 芯片
18 6 x SATA3 6Gb/s 接口
19 32Gb/s U.2 接口
20 Q-Connector
21 USB 3.1 Gen2 接针
22 Thunderbolt 接针
23 Q-Code
支持多GPU
WS Z390 PRO 工作站主板可容纳4张双槽显卡,并支持 NVIDIA® SLI™ 和 AMD CrossFireX™,让多 GPU 设置能够充分发挥新的图形技术的能力,为设计、建模、医学研究和计算密集型的模拟和渲染应用提供更佳的性能。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/multigpu-pic.jpg)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/multigpu-lane44.png)
AI 智能超频
华硕 AI 智能超频功能,让自动调校比以往更快速、更智能。 它可以在Windows中或直接通过鼠标控制的中文图形化UEFI BIOS使用,可针对 CPU 和散热系统进行分析,预测每个系统的上佳配置。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/plus-1.png)
CPU潜力 我们创建了一个专用算法来评估CPU的潜能
![](/websites/global/products/kJTI4IzADfeBLXrt/img/plus-2.png)
散热系统能力 板载智能还可以监控系统的各项重点指针,如温度、风扇转速和功耗,以测量散热效能。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/arrow-down.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/ai.jpg)
AI 超频 利用板载智能执行自动超频,并为喜欢手动调整的达人级超频玩家提供目标频率和电压估算
![](/websites/global/products/kJTI4IzADfeBLXrt/img/prediction.png)
5 重优化
超频智能
华硕5重优化是一款全系统整体优化的工具,包括CPU超频和风扇控制功能,只需轻松一键即可完成复杂的系统调校。Z390 平台将5重优化超频模块进行了新升级,新增AI智能超频,不仅可针对CPU和散热系统进行分析,预测上佳超频配置,快速提供需要费时数日手动调整才能达到的超频效能。此外,还内置多种不同测试程序,可供自定义微调风扇曲线等各种参数。譬如压力测试程序,就能自动测量及设定精确的散热器分数,让系统随时维持稳定运作,使用更随心所欲无负担。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/5way-pic.jpg)
通过华硕智能管家3代应用程序释放计算机的性能!智能加速处理器(TPU)为智能自动系统调校应用程序,可进行调校电压、监控系统状态和调整超频参数,以获得更佳性能。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/5way-detail-tpu.jpg)
智能节能处理器(EPU) 让您享有全系统的节能效果。EPU在离开模式下,能自动优化功率消耗,大幅提升省电效果。这项设定可关闭未使用的 I/O 控制器,并在您离开时减少显卡的电源供应,打造更好的节能环境。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/5way-detail-epu.png)
华硕 WS Z390 PRO 让您通过智能风扇控制4或UEFI全面控制风扇。无论使用风冷或水冷散热,轻松一键,自动调校模式下即可智能设定所有参数。此外静音模式下,可让所有风扇转速降至预设默认值以下,让系统在低负载时更加安静。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/5way-detail-fan.png)
Digi+ 数字供电设计可实时控制电压降低、切换频率和电源效率设定,让您通过 CPU 电压控制进行调校,取得更佳的系统稳定性与性能表现。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/5way-detail-power.jpg)
无论是专业设计师或死忠玩家,都能感受华硕 Turbo App 所带来的好处。简单明了的界面让您轻松定义 CPU 超频、套用风扇配置文件、排定网络数据的优先级及优化音效设定,这也代表 WS Z390 PRO 系统可依据您的任务需求调整到更佳状态。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/5way-detail-app.jpg)
鼠标控制的中文图形化UEFI BIOS
UEFI BIOS 是组建PC过程中的早期指标,而 WS Z390 PRO 的UEFI BIOS则是业界更佳的产品之一。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/uefi-screen3.jpg)
AI智能超频指南 允许您启用AI智能优化或查看快速指南。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/uefi-screen2.jpg)
预测 AI 智能超频监控各项重要系统信息,如温度、风扇转速和功耗,以估算上佳超频性能。
直观图形风扇控制 只要通过鼠标拖曳曲线位置,即可微调各个风扇转速。
EZ XMP 一键强化 DRAM 性能。
SATA 信息 清楚呈现 SATA 接口详细信息,便于辨识磁盘驱动器。
快速时钟调整 可使用鼠标控制以调整日期及时间。
搜索功能 快速轻松寻找所需的选项或设定项目。
ASUS BIOS 配置文件 存储 BIOS 设定以转移至新的 BIOS 版本或系统。
GPU POST 可查看有关多显卡配置的建议,以及特定华硕显卡的详细信息。
历史记录 追踪上次变更的内容,将偏好的配置文件存储至 U 盘。
重新命名 SATA 接口 重新命名 SATA 接口以便于识别。
华硕第2代内存优化设计
从头开始重新构想
我们彻底重新规划了PCB上的内存布线,可供新一代英特尔处理器更顺畅地访问内存带宽。为了实现更完整的内存信号传输,华硕OptiMem II 第2代内存优化设计将主板布线与导通孔(VIAs)精心配置在更适宜的PCB层,并通过屏蔽层以降低干扰。华硕内存多通道等长设计(T设计)技术可平衡布线长度,保持信号传送时间精确一致,有效提升稳定性与超频空间。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/ddr4.jpg)
顶层 - 接地环可避免侧向干扰
- 提升内存稳定性与兼容性
- 同电压下拥有较低的内存延迟
- 支持更高频率内存
使用 Synopsys HSPICE 模拟软件测试
MemOK! II
一键排除内存故障并自动恢复
华硕第2代内存救援MEMOK! II可一键排除内存故障并自动恢复,可于POST侦测到错误码状态下自动调校,保留尽可能多的高性能设置以确保顺利开机。
精心散热设计
WS Z390 PRO 配备全面的风扇控制,可通过 Fan Xpert 4 和 UEFI BIOS 进行配置。
每个接针均可动态参照三个热敏传感器,您甚至可通过 Fan Xpert 4 映像支持的华硕显卡的温度,以优化 GPU 与 CPU 密集型任务的散热效果。
每个内建插座都可自动侦测 PWM 或 DC 风扇。
专用风扇接针为高速、高电流风扇提供3A 以上的电流。
专用接针可为高性能 PWM 或 DC 水泵提供 3A 以上的电流。
专用接针可为高性能 PWM 或 DC 水泵提供 3A 以上的电流。
内含三个额外的 DC 或 PWM 风扇插座,还有三个热探针插座。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-pic.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-legend-multi.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-legend-waterpump.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-legend-4pin.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-legend-high-amp-fan.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-legend-extension.png)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/cooler-legend-protect.png)
M.2 散热器
让 SSD 随时保持低温状态
WS Z390 PRO 内置高效率的散热器,可降低 M.2 SSD 温度,发挥更佳的存储性能,延长 SSD 使用寿命。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/conn-m2.jpg)
Dr. MOS 整合型高效解决方案
WS Z390 PRO 的 CPU VRM 采用 Dr. MOS整合型高效解决方案,它将CPU电源所需要的两种MOSFET及驱动IC整合于单一封装中。体积小、效率高、散热好,为新一代英特尔处理器提供更好的供电效率。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/VRM_heatsink2.jpg)
ProCool高强度电源接口
与传统电源输入相比,ProCool高强度电源接口采用特质实心结构,以确保与PSU电源线紧密接合。通过减少阻抗进而降低工作温度,以实现延长使用寿命。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/procool.jpg)
SafeSlot
高强度安全插槽
SafeSlot 高强度安全插槽采用一次注塑成型技术制造高强度 PCIe 插槽,提供更强的保持力与剪切阻力,并在插槽外包裹金属强化层以增加其坚固性,通过额外的焊接点坚固地固定于 PCB 板,保护显卡插槽与显卡不会变形损坏。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/safeslot-pic.jpg)

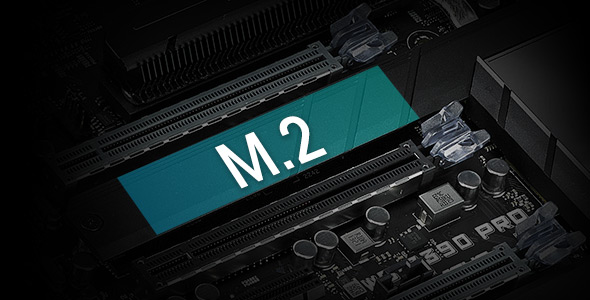

M.2 具备 PCI Express 3.0/2.0 x4 带宽,支持 32Gb/s 数据传输速度。此为操作系统或应用程序驱动的上佳选择,可快速存取数据。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/carousel-item-1.jpg)

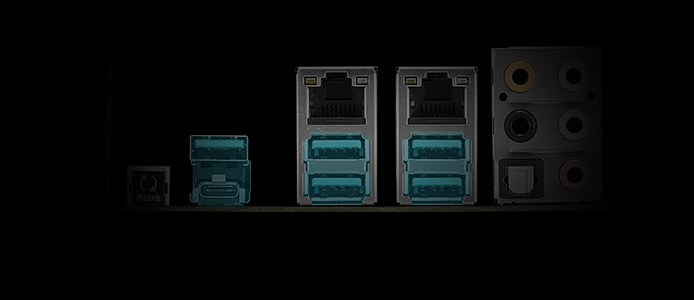

向下兼容于 USB 3.1 Gen 2 Type-A™ 和 USB 3.1 Gen 2 Type-C™ 正反插接口,连接选择更为灵活,数据传输速度更快,可高达 10Gbps。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/carousel-item-5.jpg)
WS Z390 PRO 的 USB 3.1 前置接口已为新一代 PC 机箱和设备准备就绪。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/carousel-item-front.jpg)
WS Z390 PRO 支持 ThunderboltEX 3,它是英特尔认证的 Thunderbolt3 外接卡,可通过单根缆线达到高达 40Gbps 的双向传输速度。Thunderbolt 3 也支持菊花链式连接方式,可连接高达6个设备,并提供反正连接的 USB-C 接口及 USB 3.1 兼容性,同时支持 USB 供电以提供高达 36W 的快速、高功率充电。
*ThunderboltEX 3 转接卡需另行购买。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/carousel-item-6.jpg)
![](/websites/global/products/kJTI4IzADfeBLXrt/img/intel-z390-chipset.png)
英特尔 Z390 芯片组 英特尔® Z390 采用单芯片组设计,支持 Socket 1151 插槽,第 9/8 代英特尔® 酷睿™, 奔腾® Gold 及赛扬® 处理器。其利用串行点对点连接以提升性能,使带宽和稳定性得以提升。另外,此芯片组可支持 6 个 USB 3.1 Gen 2 接口、4 个 USB 3.1 Gen 1 接口、32Gbps M.2 及 PCIe 3.0 通道速率,加快数据存取速度。英特尔 Z390 也支持整合式图形功能,让您享有出色的显示性能。
![](/websites/global/products/kJTI4IzADfeBLXrt/img/intel-core-xseries.png)
支持 Socket 1151 插槽,第 9/8 代英特尔® 酷睿™, 奔腾® Gold 及赛扬® 处理器 本主板支持 Socket 1151,第 9/8 代英特尔® 酷睿™, 奔腾® Gold 及赛扬® 处理器,内建显示核芯、内存及 PCI Express 控制器,以专用芯片组支持内建显示输出,并配备双通道 (4-DIMM) DDR4 内存与 16 个 PCI Express 3.0/2.0 通道以提供出色的性能。
