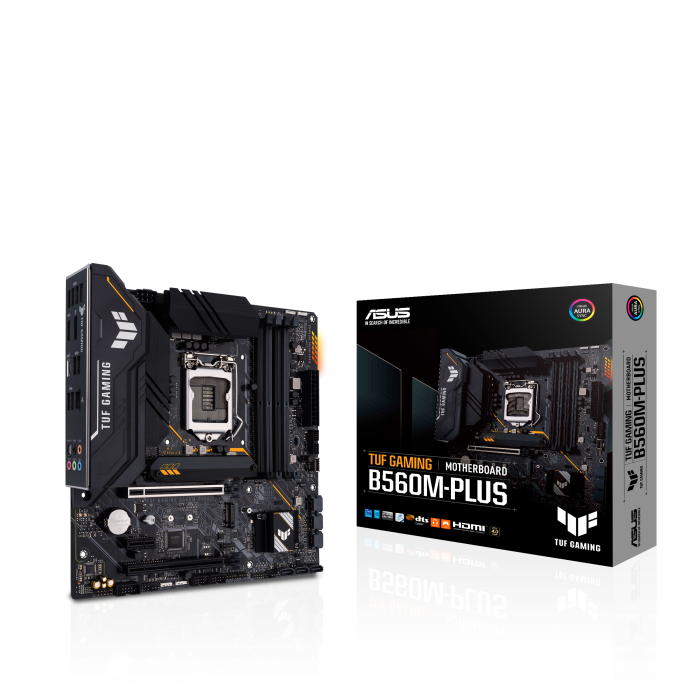

TUF GAMING B560M-PLUS

英特尔® B560 (LGA 1200) mATX 主板支持 PCIe 4.0, 2个 M.2 插槽, 8+1供电模组, Realtek 2.5Gb 有线网卡, DisplayPort 1.4, HDMI 2.0, USB 3.2 Gen 2, USB 3.2 Gen 1 Type-C®, 支持雷电™ 4, AURA SYNC神光同步, 可编程ARGB

英特尔® LGA 1200 插槽:支持第十一代英特尔® 酷睿™ 处理器
怪兽级供电解决方案: 8+1供电模组, 6层PCB, ProCool 高强度实心电源接口, 以及高品质电容提供更高供电效率
全方位散热解决方案: VRM 散热鳍片, 灵活的 M.2散热片, PCH散热片, 混合风扇接针及Fan Xpert 2+智能风扇控制
电竞特工连接: PCIe 4.0, Realtek 2.5Gb 有线网卡, 背部USB 3.2 Gen 2, USB 3.2 Gen 1 Type-C® 前置接口和支持雷电™ 4
电竞特工网络: Realtek 2.5 Gb 有线网卡, TUF LANGuard网络安全防护和TurboLAN网络加速
双向AI降噪: 基于大型深度学习数据库设计而来，当识别到声源时，该实用程序将使人声与干扰噪声隔离，通过单击单个按钮，来自双方的背景噪音将被自动消除
华硕 OptiMem II 内存优化技术: 采用独特的内存优化走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间

若不服，就征服

华硕 TUF GAMING B560M-PLUS 主板可发挥第十一代代英特尔® 处理器的重要元素，并结合适合电竞的功能与经过考验的耐用性。这些主板采用军规认证用料、强化型供电解决方案、及全方位散热设计，可提供坚若盘石的性能以因应长时间的游戏需求。并将华硕日益精进的电竞黑科技也融入其中，尤其在音效部分更贴合游戏玩家的需求，适合追求稳定、高效的游戏玩家们。在美学方面，TUF GAMING B560M-PLUS 采用全新 TUF GAMING 标志并结合简洁的几何设计元素，展现 TUF GAMING 系列产品的可靠性和稳定性。

4 x USB 2.0
1 x DisplayPort
1 x HDMI
1 x USB 3.2 Gen 1 Type-C
2 x USB 3.2 Gen 1
2 x USB 3.2 Gen 2
2.5Gb有线网卡
5 x 音频接口
预装 I/O 装甲
PCIe 4.0 x16 插槽
- ASUS SafeSlot Core+高强度安全插槽
M.2便捷卡扣
PCIe 3.0 x1
PCIe 3.0 x16 (最大@ x4)
Realtek ALC897
AURA RGB 接针
第二代可编程接针
DDR4 5000 MHz (OC)
LGA 1200 插槽
- 支持第十一代和第十代英特尔处理器
支持2 x USB 3.2 Gen 1前置接口
支持1 x USB 3.2 Gen 1 Type-C® 前置接口
M.2 x4 PCIe4.0 模式搭配M.2散热片
M.2 x4 双模式
- 支持英特尔^® 傲腾™ 内存
6 x SATA 6Gb/s
英特尔® B560 芯片
1 x 雷电™ 接针
第二代可编程接针
AURA RGB 接针

强劲性能

TUF GAMING B560 系列主板拥有怪兽级供电解决方案和更全面的散热控制选项，可轻松驾驭第十一代和第十代英特尔智能酷睿处理器。再加上稳定支持高频内存和疾速存储性能，是玩家打造强悍电竞主机的明智之选。

供电设计

DrMOS整合型高效供电设计

TUF GAMING B560 系列电竞特工主板采用8+1 Dr.MOS整合型高效解决方案，将高频和低频的MOSFET晶体管和控制芯片整合至单一封装中，为第十一代英特尔® 酷睿™ 处理器提供强劲支持。

6层PCB主板设计

多个主板层有助于关键组件的散热，为 CPU 提供更大的超频空间。

ProCool高强度供电接口

EATX 8PIN 接口

・出色的可靠性
・防止热熔和接口故障

高强度供电接口采用特制实心结构，确保与PSU电源线连接更充分，提升电源效率，降低阻抗，更加坚固耐用，有效防止热熔及短路等接口故障。

TUF组件

TUF电感

通过认证的 TUF 军规电感，能为 CPU 稳定供电，协助提升系统稳定性。

TUF 电容

提高温度耐受性，延长使用寿命。

数字供电控制

具有前瞻性的DIGI+ VRM数字供电控制技术，可确保将顺畅且纯净的电力输送至CPU，拥有更强供电能效转换。

散热设计

1. 更大的 VRM 散热片

硕大、高质量的散热片提供更大的散热面积，覆盖 VRM 和电感区域，提升导热效率。

导热贴片

高品质导热贴片涵盖范围延伸至电感区，有助于提高供电区域热量传导至散热片的效率，加速降温。

2. M.2 散热片

TUF GAMING B560M-PLUS 配备灵活的 M.2 散热片使 M.2 SSD 维持在较佳的运行温度，提供一致的性能与可靠性。

全面性的风扇控制

TUF GAMING B560M-PLUS 主板配备全方面的散热选项，可通过Fan Xpert 2+ 智能风扇控制或 UEFI BIOS 进行设置。

多重温度来源
4-pin PWM/DC 风扇
智能防护

每个接针均可设定用来监控三个用户配置的热敏传感器，并据此做出反应，以依照工作负载来进行散热。全都可通过Fan Xpert 2+智能风扇控制或UEFI进行调节。
可完整控制 PWM 或 DC 水泵，适合自定义及独立散热设定。
每个板载接针都可自动侦测 PWM 或 DC 风扇。
通过专用整合式电路保护每个风扇插座，以免因过热和过电流而损坏。

PCIe 4.0 M.2 (高达 64 Gbps)

TUF GAMING B560 系列主板配备 PCIe 4.0 M.2 接口，尽享出色的性能提升。

*实际传输速度将低于理论最大速度。
**M.2_1 支持 PCIe 4.0，M.2_2 支持 PCIe 3.0

DRAM 超频性能

DDR4 OC 5000 MHz+

优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。

内存速度提升

USB 3.2 Gen 1 Type-C

拥有丰富的USB接口，包括USB 3.2 Gen 1 Type-C后置接口，可连接许多游戏设备。

Thunderbolt^™ 4 Support

TUF GAMING B560M-PLUS 系列通过板载接针支持雷电™ 4。TUF GAMING B560M-PLUS 系列搭载英特尔认证 ASUS TunderboltEX 4 附加卡，只需一条线缆即可提供高达 40 Gbps 的双向速度。另外，该附加卡具有菊链功能，可连接多个屏幕，且支持高达 8K 分辨率显示器。还可为快充设备提供 100W的电力。

雷电4 可达 40Gbps

稳定且疾速的性能

PC DIY 如此轻松

TUF GAMING电竞特工系列主板利用巧妙设计、创新技术及与各大硬件厂商的密切合作，提供既简单又安全的 DIY 组装体验。军规级TUF 组件、TUF GAMING电竞特工守护与TUF GAMING特工联盟形成理想组合，让您的电竞主机经久耐用。

TUF GAMING特工联盟

华硕与业界知名合作伙伴展开紧密合作，共同组建TUF GAMING特工联盟，旨在为广大游戏玩家们提供更好的游戏硬件装备，带来高品质的游戏体验。目前已与多家厂商携手推出了TUF GAMING电竞特工系列风格的机箱、电源、散热器和内存等，提供更好的兼容性以及打造浑然一体的电竞特工美学感受。之后会有更多产品线加盟，敬请期待！

电竞特工守护

SafeSlot Core+高强度安全插槽

SafeSlot Core+ 高强度安全插槽是华硕特有专利*，采用一次注塑成型技术制造高强度PCIe插槽，提供更强的保持力与剪切阻力。并在插槽外包裹金属强化层以增加其坚固性，通过额外的焊接点坚固地固定于PCB板，保护显卡插槽与显卡不易变形损坏。（*中国实用新型专利专利号：ZL201620211856.8）

PCIe 和 DIMM 针脚周围均有强化的焊接点。

安装过程中，金属插片与显卡正确对齐。

金属侧板采用高强度固定钩。

ESD 静电防护

ESD 静电防护保护可免受静电放电的损害，可承受 +/- 10kV 非接触放电，以及 +/- 6kV 接触放电，优于业界标准 +/- 6kV 和 +/- 4kKV，并采用主动式保护电路设计配置，强化每个主板接口的静电防护能力，延长组件的使用寿命。

USB 接口

适用于表面贴装和双列式封装的 TVS 二极管。

TUF LANGuard网络安全防护

TUF LANGuard 为军规级的创新防护，采用高级信号耦合技术，搭载优质贴片电容，增强网络吞吐量，再加上ESD静电防护元件，可保护网卡和主板免受电涌以及静电伤害。

内存过压保护

内建可复式保险丝能够防止过电流和短路损坏。此设计通过 I/O 端口并延伸至内存，保护主板和其他配件，免受不稳定供电和劣质电源的伤害。

不锈钢防潮I/O背部接口

TUF GAMING电竞特工系列主板拥有不锈钢抗腐蚀的I/O背板，与氧化铬相结合，可大幅延长使用寿命。

M.2便捷卡扣

无需螺丝和任何工具，即可轻松装卸M.2 SSD设备，无需担心固定螺丝丢失。

Armoury Crate 奥创游戏智控中心

Armoury Crate 奥创游戏智控中心是全新的软件公用程序，可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面，轻松自定义您装备中所有兼容设备的 RGB 灯光与效果，并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制，包括键盘与鼠标的偏好设定，以及主板的超频与风扇速度，让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区，协助使用者与电竞社区保持联系。

双向 AI 降噪
AURA SYNC 神光同步
驱动与手册下载
账户管理

下载

沉浸式游戏体验

TUF GAMING B560M-PLUS 主板拥有一系列游戏增效技术，可有效提升玩家的游戏体验。包括疾速稳定的电竞特工网络功能，低延迟、更畅快；黑科技电竞特工音效功能，通过DTS游戏音效定制技术可令玩家宛若置身游戏战场，先发制人，提高游戏胜率；以及支持AURA SYNC神光同步，板载RGB灯带接针，可与其他AURA SYNC兼容设备实现灯效联动，打造浑然一起的游戏氛围。

2.5Gb 有线网卡

板载2.5G有线网卡，提升有线网络传输性能，速度是千兆网卡的2.5倍，可实现更快的文件传输，更低延迟的游戏体验和更流畅的高清视频播放。

深入了解

Turbo LAN

支持 cFosSpeed 网络流量控制技术的 Turbo LAN 网络加速大师让您通过直观的界面配置应用程序优先级，同时可降低网络延迟。

实时监测网络信息
根据游戏分类设预设档
游戏高优先级
设置优先级加速应用程序

双向 AI 降噪

此黑科技通过海量数据库进行深度学习识别声源，有效降低麦克风*输入和音频输出的环境噪音。智能区分人声，减少键盘敲击声、鼠标点击及其他环境噪音，让你在游戏或在线语音时享受更清晰的声音体验。

*使用 3.5 mm 耳机时，需要音频分接器(3.5 mm 音频插孔Y线)。

500M

深度学习
数据库

音频

输入/输出

高

保真度

较小的

性能影响

COD: MW - FPS (2560 x 1440)

*测试配置: CPU: 第十一代英特尔酷睿处理器 ; 主板: ROG MAXIMUS XIII HERO; 显卡: NVIDIA RTX 3070; DRAM: G.SKILL F4-3200C16Q-32GVK; 电源: SUPER FLOWER 550W; HDD: ADATA SX910 SSD 128G; 散热器: Enermax T.B.APOLLISH; 游戏: CALL OF DUTY: MODERN WARFARE ; 语音通信 App: Discord (停用应用程序内降噪效果) ; 背景噪音: 键盘输入, 鼠标点击, 谈话声, 以及音乐播放
*实际的性能视配置而异

感受差异

AI OFF

AI ON

背景噪音

其他人声

人类说话

电竞音效

DTS游戏音效定制

DTS游戏音效定制

由华硕和DTS联合开发的DTS 游戏音效定制技术，为立体声耳机提供多声道环绕虚拟化，提供身临其境的游戏音效体验。其采用先进的仿真模拟技术，通过立体声耳机给予声音线索，将板载音效提升到新的境界。该功能让玩家可根据游戏类型，方便地将音效偏好设为上空模式、音景模式和战术模式，从而带给玩家更逼真、更震撼的游戏音效或更精准的声音定位。
