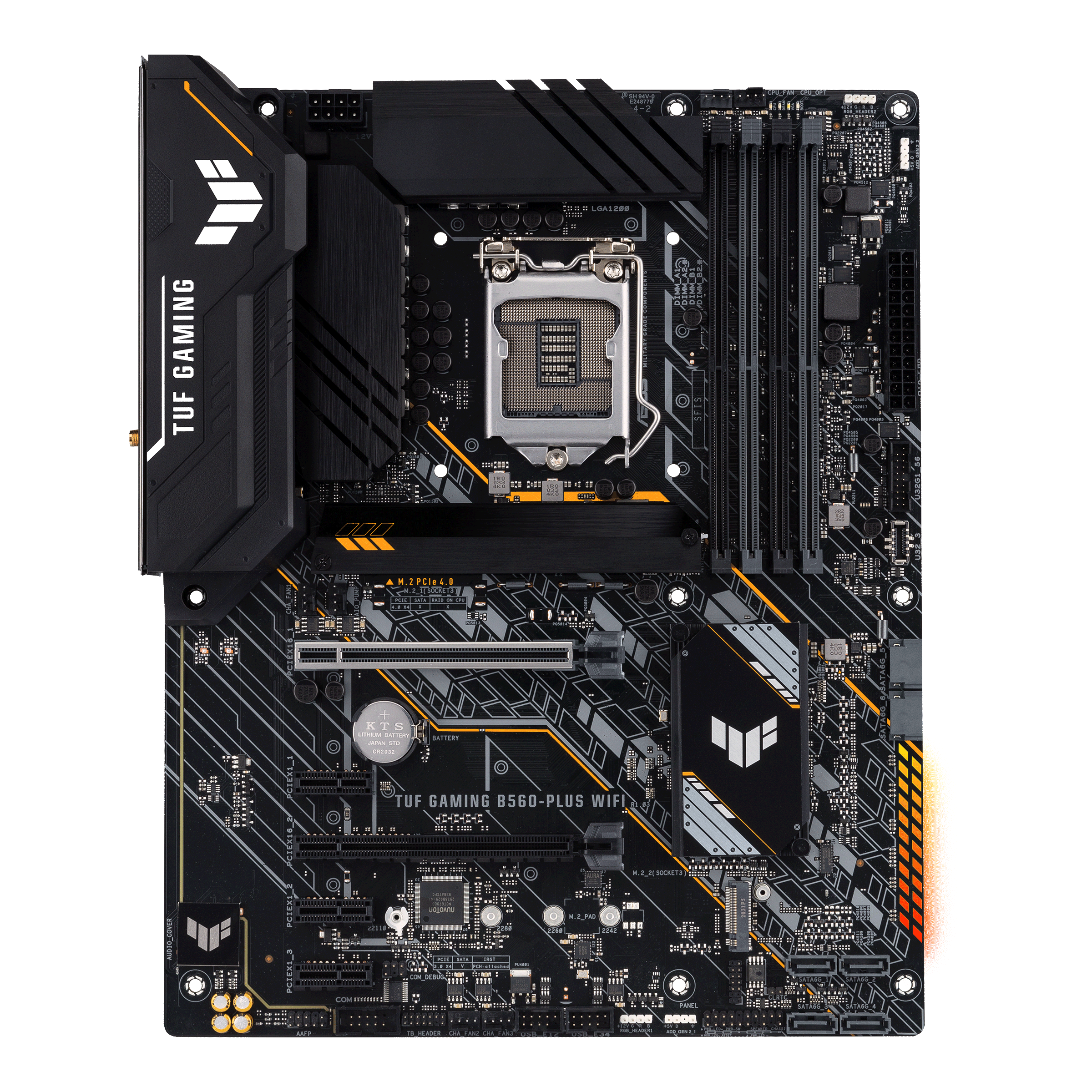

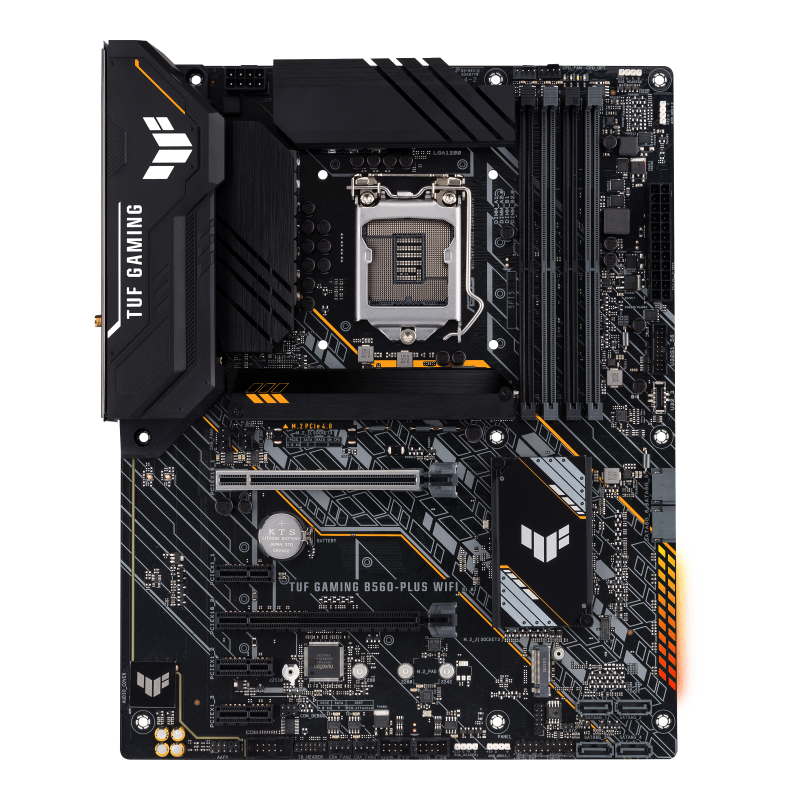

Name: TUF GAMING B560-PLUS WIFI
Brand: ASUS
SKU: 15576

英特尔® B560 (LGA 1200) ATX 主板采用 8+1 DrMOS 供电模组, 支持 PCIe 4.0, DDR4 5000 (超频), 双M.2插槽搭配灵活的散热片, HDMI 2.0, DisplayPort 1.4, SATA 6Gbps, 2.5Gb高速网卡, USB Type-C® 前置接口, USB 3.2 Gen 1 Type-C®, 支持雷电™ 4, 以及 AURA SYNC神光同步灯效

英特尔® LGA 1200 插槽:支持第十代/第十一代英特尔® 酷睿™ 处理器
怪兽级供电解决方案: 8+1供电模组, 6层PCB, ProCool 高强度实心电源接口,TUF级别组件，Digi+ VRM数字供电设计提供更好的耐久性
全方位散热解决方案: VRM散热片, PCH无风扇散热片, M.2散热片, 混合风扇接针及Fan Xpert 4智能风扇控制
电竞特工互联: PCIe 4.0 M.2, USB 3.2 Gen 1 Type-A 和 Type-C, USB 3.2 Gen 1 Type-C^® 前置接口, 支持雷电4
电竞特工网络: Intel Wi-Fi 6, Realtek 2.5Gb 网卡, TUF LANGuard网络安全防护及TurboLAN网络加速
双向AI降噪:基于大型深度学习数据库设计而来，当识别到声源时，该实用程序将使人声与干扰噪声隔离，通过单击单个按钮，来自双方的背景噪音将被自动消除

对比

若不服，就征服

华硕 TUF GAMING B560-PLUS WIFI 主板可发挥第十一代代英特尔® 处理器的重要元素，并结合适合电竞的功能与经过考验的耐用性。这些主板采用军规认证用料、强化型供电解决方案、及全方位散热设计，可提供坚若盘石的性能以因应长时间的游戏需求。并将华硕日益精进的电竞黑科技也融入其中，尤其在音效部分更贴合游戏玩家的需求，适合追求稳定、高效的游戏玩家们。在美学方面，TUF GAMING B560-PLUS WIFI 采用全新 TUF GAMING 标志并结合简洁的几何设计元素，展现 TUF GAMING 系列产品的可靠性和稳定性。

HDMI
DisplayPort
2 x USB 3.2 Gen1
3 x USB 2.0
1 x USB 3.2 Gen 1 Type-C^®
2 x USB 3.2 Gen 2
Realtek 2.5Gb有线网卡
英特尔® Wi-Fi 6
7.1声道
1 x PCIe 4.0/3.0 x16 (CPU)
1 x PCIe 3.0 x16 (PCH, @x4 模式)
- ASUS SafeSlot 高强度安全插槽
Realtek® ALC897
DTS游戏音效定制
- TUF GAMING音频防护罩
- 音频防护线
- 左右声道分层隔离设计
- 日系音频电容
ProCool高强度供电接口
2 x 第二代可编程AURA接针
2 x RGB 接针
DrMOS
DDR4 5000 (超频) MHz
华硕OptiMem II内存优化
英特尔^® Socket LGA1200 支持第十一代英特尔^® 酷睿™
处理器和第十代英特尔^® 酷睿™, 奔腾^® Gold
和赛扬^® 处理器
支持2 x USB 3.2 Gen 1前置接口
1 x 前置USB 3.2 Gen 1 Type-C接口
1 x M.2 22110 PCIe 4.0 x4 模式
1 x M.2 22110 PCIe 3.0 x4 & SATA 模式
- 支持英特尔^® 傲腾™ 内存
英特尔^® B560 芯片
6 x SATA 3.0 接口
支持4 x USB 2.0前置接口
1 x 雷电4接针

强劲性能

TUF GAMING B560 系列电竞特工主板拥有怪兽级供电解决方案和更全面的散热控制选项，可轻松驾驭第十一代和第十代英特尔智能酷睿处理器。再加上稳定支持高频内存和疾速存储性能，是玩家打造强悍电竞主机的明智之选。

供电设计

DrMOS整合型高效供电设计

TUF GAMING B560 系列电竞特工主板采用8+1 Dr.MOS整合型高效解决方案，将高频和低频的MOSFET晶体管和控制芯片整合至单一封装中，为第十一代英特尔® 酷睿™ 处理器提供强劲支持。

6层PCB主板设计

多个主板层有助于关键组件的散热，为 CPU 提供更大的超频空间。

ProCool Connectors

EATX 8-PIN 接口

・出色的可靠性
・防止热熔和接口故障

高强度供电接口采用特制实心结构，确保与PSU电源线连接更充分，提升电源效率，降低阻抗，更加坚固耐用，有效防止热熔及短路等接口故障。

TUF组件

TUF电感

通过认证的 TUF 军规电感，能为 CPU 稳定供电，协助提升系统稳定性。

TUF 电容

提高温度耐受性，延长使用寿命。

数字供电控制

具有前瞻性的DIGI+ VRM数字供电控制技术，可确保将顺畅且纯净的电力输送至CPU，拥有更强供电能效转换。

散热设计

1. VRM 散热片

硕大、高质量的散热片提供更大的散热面积，覆盖 VRM 和电感区域，提升导热效率。

导热贴片

高品质导热贴片涵盖范围延伸至电感区，有助于提高供电区域热量传导至散热片的效率，加速降温。

2. M.2 插槽配备灵活的散热片

配备灵活的 M.2 散热片使 M.2 SSD 维持在较佳的运行温度，提供一致的性能与可靠性。

全面性的风扇控制

TUF GAMING B560-PLUS 电竞特工主板配备全方面的散热选项，可通过Fan Xpert 4 智能风扇控制或 UEFI BIOS 进行设置。

多重温度来源
一体式水冷套件
4-pin PWM/DC 风扇
智能防护

每个接针均可设定用来监控三个用户配置的热敏传感器，并据此做出反应，以依照工作负载来进行散热。全都可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行调节。
可完整控制 PWM 或 DC 水泵，适合自定义及独立散热设定。
每个板载接针都可自动侦测 PWM 或 DC 风扇。
通过专用整合式电路保护每个风扇插座，以免因过热和过电流而损坏。

PCIe 4.0 M.2 (高达 64 Gbps)

TUF GAMING B560 具备高速PCIe 4.0 M.2插槽并支持NVMe SSD RAID，提供惊人的性能提升。通过 PCIe 4.0 存储设备来组建RAID列阵，在第十一代英特尔酷睿处理器平台上，享受令人振奋的数据传输速度。

*实际传输速度将低于理论最大速度。
**M.2_1 支持 PCIe 4.0，M.2_2 支持 PCIe 3.0

DRAM 超频性能

DDR4 OC 5000 MHz+

优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。

内存速度提升

USB 3.2 Gen 1 Type-C^®

广泛的 USB 支持可确保连接到多种的周边设备。TUF GAMING B560-PLUS WIFI 主板具备 USB 3.2 Gen 1 Type-C 接口，提供更高的带宽，以及高达 5 Gbps 的传输速度。

支持雷电^™ 4

TUF GAMING B560-PLUS WIFI 通过板载接针支持雷电™ 4。TUF GAMING B560-PLUS WIFI 搭载英特尔认证 ASUS TunderboltEX 4 附加卡，只需一条线缆即可提供高达 40 Gbps 的双向速度。另外，该附加卡具有菊链功能，可连接多个屏幕，且支持高达 8K 分辨率显示器。还可为快充设备提供100W的电力。

雷电4 可达 40Gbps

稳定且疾速的性能

PC DIY 如此轻松

TUF GAMING电竞特工系列主板利用巧妙设计、创新技术及与各大硬件厂商的密切合作，提供既简单又安全的 DIY 组装体验。军规级TUF 组件、TUF GAMING电竞特工守护与TUF GAMING特工联盟形成理想组合，让您的电竞主机经久耐用。

TUF GAMING特工联盟

华硕与业界知名合作伙伴展开紧密合作，共同组建TUF GAMING特工联盟，旨在为广大游戏玩家们提供更好的游戏硬件装备，带来高品质的游戏体验。目前已与多家厂商携手推出了TUF GAMING电竞特工系列风格的机箱、电源、散热器和内存等，提供更好的兼容性以及打造浑然一体的电竞特工美学感受。之后会有更多产品线加盟，敬请期待！

电竞特工守护

SafeSlot Core+高强度安全插槽

SafeSlot Core+ 高强度安全插槽是华硕特有专利*，采用一次注塑成型技术制造高强度PCIe插槽，提供更强的保持力与剪切阻力。并在插槽外包裹金属强化层以增加其坚固性，通过额外的焊接点坚固地固定于PCB板，保护显卡插槽与显卡不易变形损坏。（*中国实用新型专利专利号：ZL201620211856.8）

PCIe 和 DIMM 针脚周围均有强化的焊接点。

安装过程中，金属插片与显卡正确对齐。

金属侧板采用高强度固定钩。

ESD 静电防护

ESD 静电防护保护可免受静电放电的损害，可承受 +/- 10kV 非接触放电，以及 +/- 6kV 接触放电，优于业界标准 +/- 6kV 和 +/- 4kKV，并采用主动式保护电路设计配置，强化每个主板接口的静电防护能力，延长组件的使用寿命。

TUF LANGuard网络安全防护

TUF LANGuard 为军规级的创新防护，采用高级信号耦合技术，搭载优质贴片电容，增强网络吞吐量，再加上ESD静电防护元件，可保护网卡和主板免受电涌以及静电伤害。

内存过压保护

内建可复式保险丝能够防止过电流和短路损坏。此设计通过 I/O 端口并延伸至内存，保护主板和其他配件，免受不稳定供电和劣质电源的伤害。

不锈钢防潮I/O背部接口

TUF GAMING电竞特工系列主板拥有不锈钢抗腐蚀的I/O背板，与氧化铬相结合，可大幅延长使用寿命。

*实际的I/O位置视型号而异。

M.2便捷卡扣

无需螺丝和任何工具，即可轻松装卸M.2 SSD设备，无需担心固定螺丝丢失。

*此型号仅 22110 配备便捷卡扣。其设计采用简单的锁定机制以固定 M.2 SSD，并免除传统的螺丝。

Armoury Crate 奥创游戏智控中心

Armoury Crate 奥创游戏智控中心是全新的软件公用程序，可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面，轻松自定义您装备中所有兼容设备的 RGB 灯光与效果，并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制，包括键盘与鼠标的偏好设定，以及主板的超频与风扇速度，让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区，协助使用者与电竞社区保持联系。

双向 AI 降噪
AURA SYNC 神光同步
驱动与手册下载
账户管理

下载

沉浸式游戏体验

TUF GAMING B560 系列电竞特工主板拥有一系列游戏增效技术，可有效提升玩家的游戏体验。包括疾速稳定的电竞特工网络功能，低延迟、更畅快；黑科技电竞特工音效功能，通过DTS游戏音效定制技术可令玩家宛若置身游戏战场，先发制人，提高游戏胜率；以及支持AURA SYNC神光同步，板载RGB灯带接针，可与其他AURA SYNC兼容设备实现灯效联动，打造浑然一起的游戏氛围。

Intel^® WiFi 6

内置 Intel^® Wi-Fi 6 (802.11ax)标准无线网卡，可在密集的无线环境中支持疾速的网络速度、更高的容量和更强的性能，提供出色的在线游戏体验。让你的主板与华硕 WiFi 6 路由器搭配使用，体验 WiFi 6 网络潜能。了解更多

*实际的速度视网络环境而定。

2.5Gb 有线网卡

板载2.5G有线网卡，提升有线网络传输性能，速度是千兆网卡的2.5倍，可实现更快的文件传输，更低延迟的游戏体验和更流畅的高清视频播放。

深入了解

Turbo LAN

支持 cFosSpeed 网络流量控制技术的 Turbo LAN 网络加速大师让您通过直观的界面配置应用程序优先级，同时可降低网络延迟。

实时监测网络信息
根据游戏分类设预设档
游戏高优先级
设置优先级加速应用程序

MyASUS

MyASUS 提供多种支持功能，协助用户联系客服、排解疑难问题及优化产品的效能。您也可以使用 MyASUS 启用 WiFi SmartConnect 功能，自动连接到信号较佳的无线路由器。了解更多

双向 AI 降噪

此黑科技通过海量数据库进行深度学习识别声源，有效降低麦克风*输入和音频输出的环境噪音。智能区分人声，减少键盘敲击声、鼠标点击及其他环境噪音，让你在游戏或在线语音时享受更清晰的声音体验。

*使用 3.5 mm 耳机时，需要音频分接器(3.5 mm 音频插孔Y线)。

500M

深度学习
数据库

音频

输入/输出

高

保真度

较小的

性能影响

COD: MW - FPS (2560 x 1440)

*测试配置: CPU: 第十一代英特尔酷睿处理器 ; 主板: ROG MAXIMUS XIII HERO; 显卡: NVIDIA RTX 3070; DRAM: G.SKILL F4-3200C16Q-32GVK; 电源: SUPER FLOWER 550W; HDD: ADATA SX910 SSD 128G; 散热器: Enermax T.B.APOLLISH; 游戏: CALL OF DUTY: MODERN WARFARE ; 语音通信 App: Discord (停用应用程序内降噪效果) ; 背景噪音: 键盘输入, 鼠标点击, 谈话声, 以及音乐播放
*实际的性能视配置而异

感受差异

AI OFF

AI ON

背景噪音

其他人声

人类说话

电竞音效

TUF GAMING B560 系列电竞特工主板采用Realtek ALC897音频芯片，具备98dB信噪比立体声音频输出，可呈现纯净的音质。

DTS游戏音效定制

由华硕和DTS联合开发的DTS 游戏音效定制技术，为立体声耳机提供多声道环绕虚拟化，提供身临其境的游戏音效体验。其采用先进的仿真模拟技术，通过立体声耳机给予声音线索，将板载音效提升到新的境界。该功能让玩家可根据游戏类型，方便地将音效偏好设为上空模式、音景模式和战术模式，从而带给玩家更逼真、更震撼的游戏音效或更精准的声音定位。
