华硕PRIME大师系列主板经过精心设计，可完全发挥第13代/第12代英特尔® 酷睿™ 处理器的潜能。PRIME Z690M-PLUS D4 主板具备强劲的供电设计、全面的散热解决方案和智能调校选项，通过简易直观的软件和固件，为日常用户和DIY爱好者提供丰富的性能调整选项。

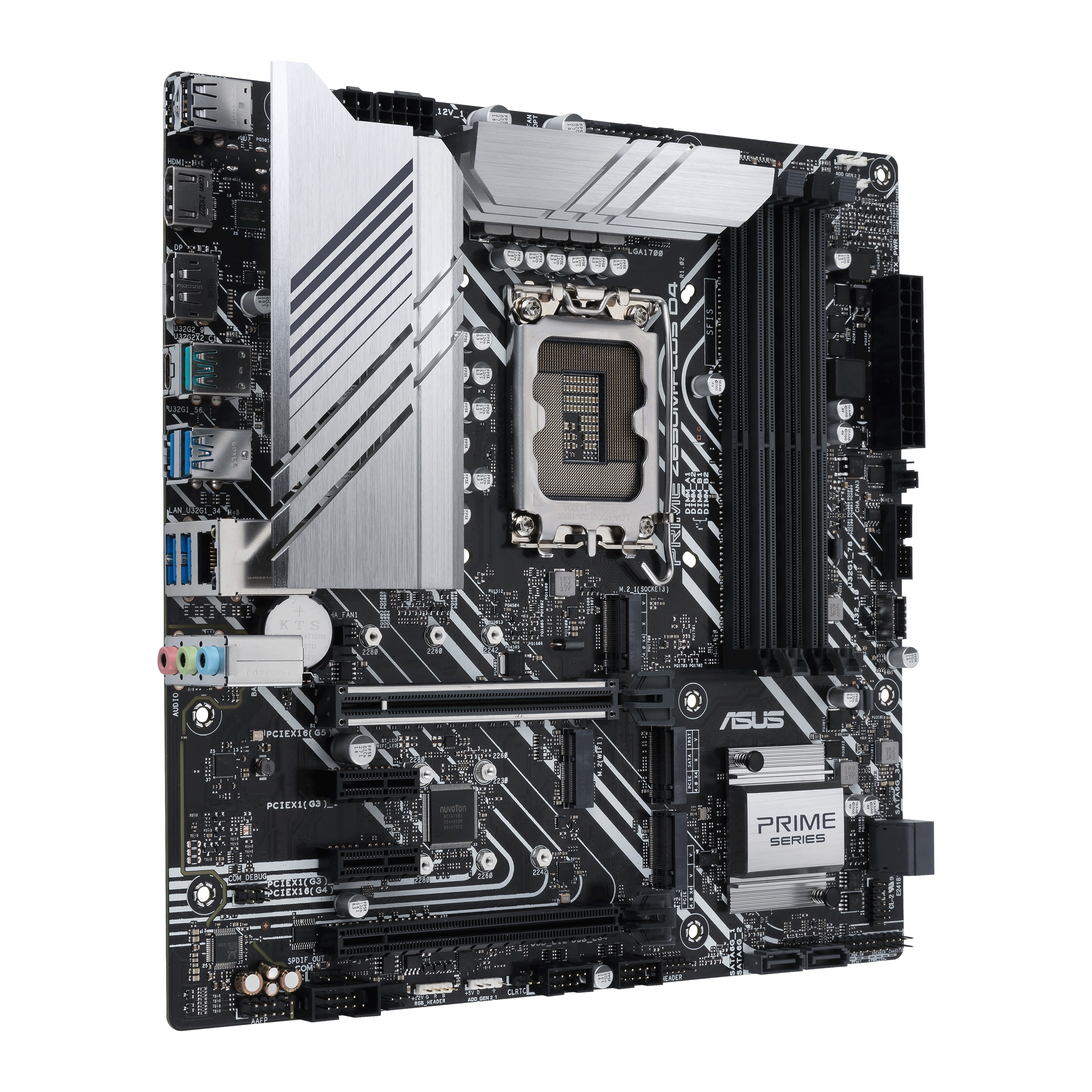

PRIME Z690M-PLUS D4
Intel® Z690 (LGA 1700) mATX 主板支持 PCIe® 5.0, 三个 M.2 插槽, 10+1 DrMOS供电模组, DDR4, HDMI®, DisplayPort™, 1G有线网卡, USB 3.2 Gen 2x2 Type-C®, 支持前置USB 3.2 Gen 1 Type-C® 接口, 支持雷电™ 4 和AURA SYNC神光同步
- Intel® LGA 1700 插槽:支持第13代/第12代英特尔® 处理器
- 强化的供电方案: 10+1 DrMOS供电模组, 4+8 Pin ProCool高强度供电接口，高品质电感及耐用的电容，提供高效稳定的供电效率
- 全面散热设计: 超大的 VRM 散热片，PCH 散热片，混合风扇接针及Fan Xpert 4智能风扇管理4代
- 华硕 OptiMem II 内存优化技术: 采用独特的内存优化走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间
- 前卫的疾速互联 DDR4 内存, PCIe® 5.0, 1G有线网卡, USB 3.2 Gen2x2 Type-C®, 支持前置USB 3.2 Gen 1 Type-C® 接口, 支持雷电™ 4 接针
对比
-
英特尔® LGA1700 插槽, 支持第13代/第12代英特尔® 酷睿™, 奔腾® Gold 和赛扬® 处理器
-
扩展插槽
・1 x PCIe 5.0 x16 SafeSlot
・1 x PCIe 4.0 x16
・2 x PCIe 3.0 x1 -
10+1 DrMOS供电模组
-
4 x DIMM
・DDR4 5333(超频)
・双通道
・OptiMem II内存优化 -
3 x M.2 插槽
・1 x M.2 2280(PCIe 4.0 x4 模式)
・1 x M.2 2280 (PCIe 4.0 x4 模式)
・1 x M.2 2280 (PCIe 4.0 x4 & SATA 模式)
-
CPU风扇接针
-
VRM散热片
-
CHA 风扇接针
-
一体式水泵接针
-
CHA 风扇接针
-
芯片组散热片
-
CHA 风扇接针
-
2 x 第二代可编程ARGB灯效接针
-
1 x AURA RGB灯效接针
-
1 x 第二代可编程ARGB灯效接针
-
2 x USB 2.0 接口(Type-A)
-
HDMI® 接口
-
DisplayPort
-
1 x USB 3.2 Gen 2 接口 (Type-A)
-
1 x USB 3.2 Gen 2x2 Type-C®
-
4 x USB 3.2 Gen 1 接口
(4 x Type-A) -
Intel® 1G有线网卡
-
3 x 音频插孔
-
1 x USB 3.2 Gen 1 接针
-
1 x USB 3.2 Gen 1 Type-C® 前置扩展端口
-
雷电TM 接口
-
4 x SATA 6Gb/s
-
2 x USB 2.0 接针
随心调校
华硕PRIME大师系列主板拥有多方位丰富的控制功能，通过简单易用且灵活的工具，用户可随心调校系统各方面，以满足您对性能的需求，大幅提升工作效率。
智能控制
多方位节能设计
智能节能处理器(EPU) 让您享有全系统的节能效果。EPU在离开模式下，能自动优化功率消耗，大幅提升省电效果。
灵活的风冷与水冷散热控制
智能风扇管理4代软件让你全面控制风扇、水泵，甚至是一体化散热器。无论使用风冷或水冷散热，轻松一键，自动调校模式下即可智能设定所有参数。此外，静音模式下，可让所有风扇转速降至预设默认值以下，让系统在低负载时更加安静。你也可通过UEFI来控制风扇、水泵，以及一体化散热器。
准确数字供电控制
Digi+VRM数字供电设计可实时控制电压降低、切换频率和供电效率设置，让您通过 CPU 电压控制进行调校，取得更佳的系统稳定性与性能表现。
UEFI BIOS
先进的华硕UEFI BIOS拥有丰富的设置选项，可满足用户调校优化系统的需求。不仅为DIY新手提供了智能简易的选项，还为DIY发烧友准备了多方位完整的设置功能。
先进的调校选项
华硕UEFI BIOS提供直观简易的高级模式可让用户完全控制系统。通过内置的搜索功能可让您轻松找到所需的选项；以及各种先进的控制功能，均可进行细致入微的参数调整，更智能、更轻松的打造符合您需求的高性能PC。
搜索功能
快速轻松寻找所需的选项或设定项目。
华硕用户配置文件
不同 BIOS 版本之间的接口配置设置或是与朋友分享。
快速又简单的设置
EZ模式更为简易便捷，在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用，让您的设备瞬间准备就绪，开始运行。
直观的图形风扇控制
只需用鼠标拖曳一条曲线即可调整各个风扇。
EZ XMP
一键强化 DRAM 性能。
AURA灯效开启／关闭模式（隐藏）
轻松开启或关闭AURA RGB灯效或板载LED灯效，营造和谐统一的氛围。
返回随心调校
散热方案
PRIME Z690 系列主板拥有多个高效散热片和丰富的混合风扇接针，确保你的主机在高负载工作环境下依旧凉爽和稳定。
散热片
VRM散热片和导热贴片
两组超大VRM散热鳍片搭配特质电感导热贴，涵盖范围延伸至MOSFET和电感区，更大接触面积提供更好的降温效果。
散热设计
PRIME Z690 系列主板配备全面的散热控制选项，可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行设置。
多种温度来源
每个接针均可动态参照三个热敏传感器，您甚至可通过 Fan Xpert 4 对应支持的华硕显卡的温度，以优化 GPU 与 CPU 密集型任务的散热效果。
一体式水泵接针
自备水冷配置专用的 PWM/DC 接针。
智能保护
通过专用整合式电路保护每个风扇插座，以免因过热和过电流而损坏。
4-Pin PWM/DC 风扇
每个板载接针都可自动侦测 PWM 或 DC 风扇。
返回散热方案
坚实基础
第13代/第12代智能英特尔® 酷睿™ 处理器提供更多核心和更高带宽。PRIME Z690 系列主板拥有强悍的供电设计、多方位散热控制和前卫的互联选项，可轻松驾驭新一代处理器，大幅提高工作效率。
强大的供电设计
稳定供电对于第13代/第12代英特尔酷睿处理器充分发挥性能至关重要，PRIME Z690M-PLUS D4 主板的设计专为满足这些高核心数 CPU 的需求。
ProCool高强度供电接口
采用4Pin+8Pin ProCool高强度供电接口，特制实心结构，确保主板与PSU电源线连接更充分，提升电源效率，降低阻抗，更加坚固耐用。
10+1供电模组
采用10+1供电模组，高效整合型解决方案，体积小、效率高、散热好，可充分满足新一代英特尔处理器的供电需求。
内存
ASUS OptiMem II内存优化
优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。
华硕OptiMem II优势:
- 改善内存稳定性和兼容性
- 同等电压下降低内存延迟
- 改进的内存性能潜力
采用 OptiMem II 第2代内存优化技术的主板已通过 Synopsys HSPICE 模拟软件测试
DDR4 5333 (超频)
优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。
存储
3个 M.2 插槽 (支持可达 64 Gbps)
PRIME Z690M-PLUS D4 主板拥有3个M.2插槽，利用这代CPU和芯片组更强的带宽，提供快如闪电般PCIe 4.0数据传输。
* 实际传输速度将低于理论最大速度。
疾速互联
PCIe® 5.0 插槽
第13代/第12代英特尔处理器实现了对 PCIe 5.0 的支持。PCIe 5.0 的数据传输速度为 PCIe 4.0 的两倍，让您更快速地处理繁重的数据任务。PCIe 5.0 还带来了其他好处，例如改善了电路信号的完整性，向下兼容用于附加卡的 CEM 连接端口，以及向下兼容前代 PCI Express。
USB 3.2 Gen 2x2 Type-C®
丰富的USB接口可同时外接多种设备。该主板拥有USB 3.2 Gen 2x2后置接口，传输速度高达20Gbps。
支持雷电™ 4
PRIME Z690M-PLUS D4 主板板载雷电4接针。搭配自行购买的华硕雷电4扩展卡，尽享40Gbps双向传输速度。且通过菊花链可同时外接2个4K显示器，还能提供100W快速充电。
Intel® 1 Gb 网卡
Intel® Ethernet Connection I219-V 网卡可减少CPU的占用率，并提供更高的TCP和UDP传输率，进而获得更快、更流畅的网络传输。
降低CPU负载
提高TCP和UDP吞吐量
M.2 插槽 (key E)
PRIME Z690M-PLUS D4 主板搭载一个 M.2 插槽(Key E)，可支持 2230 Wi-Fi/BT 规格和英特尔® CNVi(集成 Wi-Fi/BT)模块*
* Wi-Fi/BT 模式需另行购买。
返回坚实基础
个性化
Prime Z690 系列主板十分注意细微之处，从板载高品质音频芯片，到简易直观的RGB灯效控制，再到诸多人性化DIY设计，从多方位来提升用户的体验，轻松打造专属PC。
音效
纯净的音效，让您彷佛置身游戏中
智能设计与高品质硬件提供清晰和高保真的音质体验
>音频防护线
声卡区域与主板隔开，降低来自EMI的干扰。
左右声道分层隔离设计
左右声道由不同的PCB层布线，减少互相干扰，确保输出相同质量的音效。
高质量音频电容
高质量音频电容，使声音温暖，自然，具有上佳的清晰度和高保真效果。
人性化DIY设计
AURA SYNC神光同步
脱颖而出
除了性能出色外，美学设计也别具一格。华硕AURA提供丰富的RGB灯光控制功能，可调整内置RGB LED 灯，以及连接至板载 RGB 插座的灯带。还能与不断推陈出新的华硕AURA SYNC兼容硬件设备进行同步联动。
进一步了解 >
静态
呼吸
闪烁
彩虹
色彩循环
星夜
音乐效果
智能
黑暗
自适应色彩
_2d_aura.png)
第二代可编程ARGB接针
配备3个第二代可编程灯效接针，能够检测设备上的LED数量，软件可以自动调整特定设备的灯效，新的接针还可以兼容旧的AURA RGB设备。
Armoury Crate奥创游戏智控中心
Armoury Crate 奥创游戏智控中心是全新的软件公用程序，可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面，轻松自定义您装备中所有兼容设备的 RGB 灯光与效果，并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制，包括键盘与鼠标的偏好设定，以及主板的超频与风扇速度，让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区，协助使用者与华硕社区保持联系。
DOWNLOAD NOW
-
AURA SYNC神光同步
-
驱动程序与手册下载
-
账户管理
-
Fan Xpert 4
个性化DIY设计
Q-LED Core
此 Q-LED Core 能够在开机自检(POST)过程中通过电源LED指示灯产生不同的灯效，协助用户进行问题的排除。
未检测到内存
快速闪烁
4 Hz (0.25s)
未检测到显卡
慢速闪烁
1/2 Hz (2s)
未检测到启动设备
非常慢速的闪烁
1/8 Hz (8s)
安装完成
常亮
SafeSlot高强度显卡插槽
PCIe 5.0速度是PCIe 4.0的2倍。PCIe 5.0高强度显卡插槽通过SMT生产工艺，提供更出色的品质保障。还有金属强化层提高稳固性，保护显卡插槽不易变形损坏。
LANGuard网络安全防护
网络防雷防电涌
华硕 LANGuard 网络安全防护采用高级信号耦合技术，搭载优质贴片电容，增强网络吞吐量，再加上ESD静电防护元件，可保护网卡和主板免受电涌以及静电伤害。
内存过压保护
先进的电路防护供电设计
华硕特有的电路设计结合内建电压调节器，可避免主板因电源不稳或不良等因素，造成高电压而损坏主板的意外。
内存过电流防护
预防短路损坏
内建可复式保险丝能够防止过电流和短路损坏。此设计通过 I/O 端口并延伸至内存，保护主板和其他配件，免受不稳定供电和劣质电源的伤害。
不锈钢防潮I/O背部接口
更强的抗腐蚀能力，带来上佳的耐用性。
拥有不锈钢抗腐蚀的I/O背板，与氧化铬相结合，可大幅延长使用寿命。
了解更多
1000+
兼容认证设备
PRIME Z690 系列提供与数千个组件的兼容性，我们完整的合格供应商列表 (QVL) 可识别内存兼容性，为您带来更多选择以提供轻松组装电脑的体验。
8000+
小时兼容测试
每个型号都会经过累计超过8000+小时的严格测试才会上市。这些测试包括老化测试、环境兼容测试、软件安全测试等。华硕测试的标准比行业标准更严苛，只为了确保每个组件在各种环境下都能长久耐用，稳定运行。
温度与湿度测试
确保组件可承受苛刻环境。
热量测试
确保系统在高负载下，仍能维持散热、稳定。
插拔测试
每个接口和接头都经过反复安装的循环测试。
老化测试
长达 48 小时的老化测试，确保可靠性。
功耗测试
经确认具备出色能源效率。
温度和直流电压极限测试
确保主板能够因应温度变化所造成的电压波动。
热冲击测试
确保能承受运送时的温度变化。
非运行冲击测试
专为运送时可能遭遇的颠簸所测试。
烧机测试
所有组件经过检验，确保在各种环境中均能上佳运行。
安装测试
接头配置经过双重检查，确保安装轻松无碍。
坠落测试
以各种高度进行坠落测试，确保耐用性。
盐雾测试
测试 I/O 可靠性、延长使用寿命和抗锈能力。
返回个性化DIY设计
