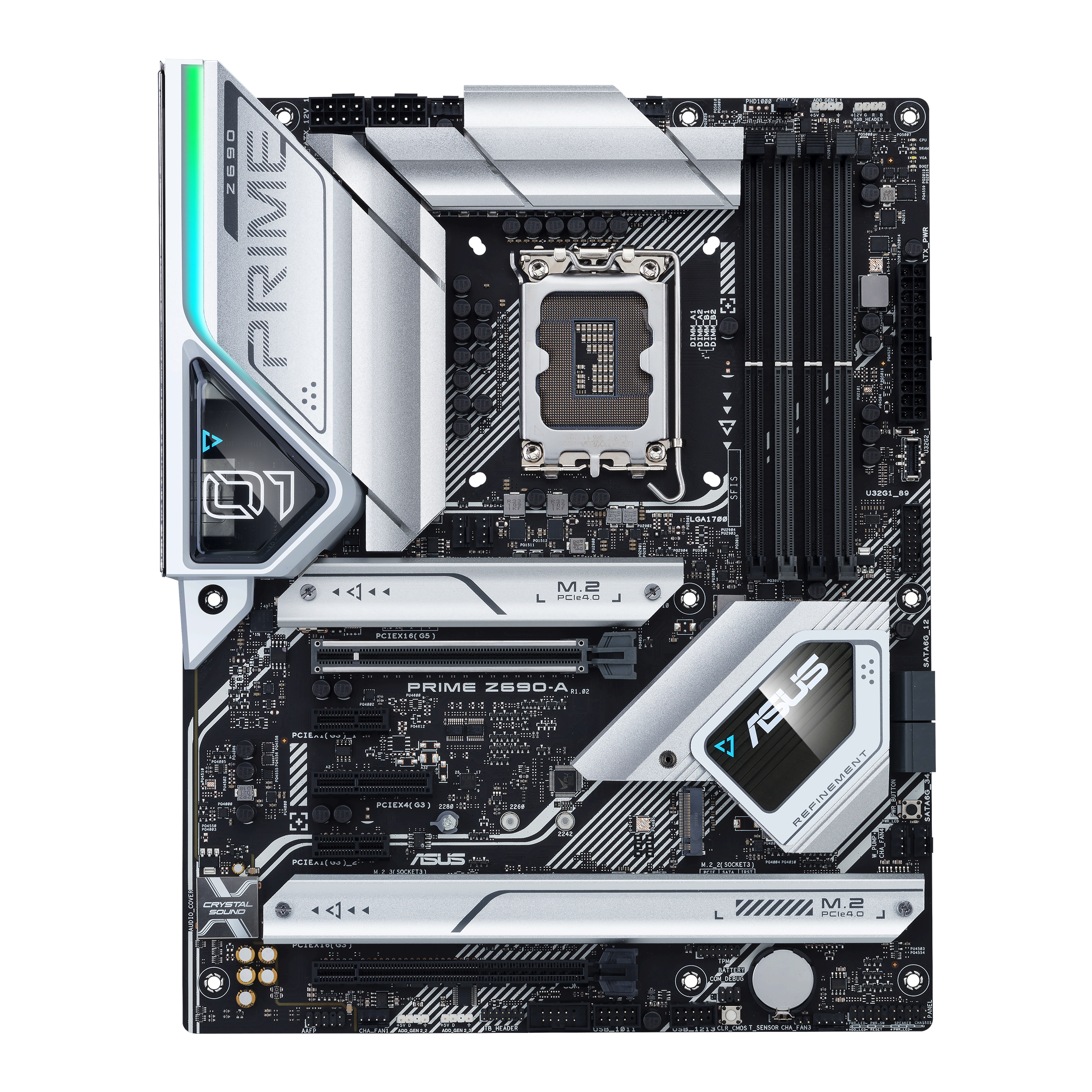

PRIME Z690-A
Intel® Z690 (LGA 1700) ATX 主板支持 PCIe® 5.0, 四个 M.2 插槽, 16+1 DrMOS供电模组, DDR5, HDMI®, DisplayPort™, 2.5 G有线网卡, USB 3.2 Gen 2x2 Type-C®, 支持USB 3.2 Gen 2 Type-C® 前置接口, 支持雷电™ 4 接针和AURA SYNC神光同步
- Intel® LGA 1700 插槽:支持第13代/第12代英特尔® 处理器
- 强化的供电方案: 16+1 DrMOS供电模组, ProCool高强度供电接口,高品质电感及耐用的电容,提供高效稳定的供电效率
- AI智能超频:智能评估CPU超频潜力与散热性能,利用算法和数据库提供超频设置建议,轻松实现接近性能极限的高成功率超频
- AI智能散热: 智能管控所接入的主板风扇,依据系统负载和温度实时调整优化
- 双向AI降噪:降低源自麦克风和音频输出的背景噪音,在游戏或视频会议时实现清晰的对话
- 全面散热设计: 超大的 VRM 散热片,M.2 散热片,M.2 背板搭配Q-Latch便捷卡扣,混合风扇接针及Fan Xpert 4智能风扇管理4代
- 前卫的疾速互联 DDR5 内存, PCIe® 5.0, 2.5G有线网卡, USB 3.2 Gen2x2 Type-C®, 支持前置USB 3.2 Gen 2 Type-C® 接口, 支持雷电™ 4 接针, 4个PCIe® 4.0 M.2
对比
华硕PRIME大师系列主板经过精心设计,可完全发挥第13代/第12代英特尔® 酷睿™ 处理器的潜能。PRIME Z690-A具备强劲的供电设计、全面的散热解决方案和智能调校选项,通过简易直观的软件和固件,为日常用户和DIY爱好者提供丰富的性能调整选项。
-
英特尔® LGA1700 插槽支持第13代/第12代英特尔® 酷睿™, 奔腾® Gold 和赛扬® 处理器
-
扩展插槽
・1 x PCIe 5.0 x16 SafeSlot
・1 x PCIe 3.0 x4
・2 x PCIe 3.0 x1
・1 x PCIe 3.0 x16 (最大@ x4) -
16+1 DrMOS供电模组
-
4 x DIMM
・DDR5 6000(超频)
・双通道
・OptiMem II内存优化 -
4 x M.2 插槽
・2 x M.2 22110 PCIe 4.0 x4 模式
・1 x M.2 2280 (PCIe 4.0 x4 模式)
・1 x M.2 2280 (PCIe 4.0 x4 & SATA 模式)
-
CPU风扇接针
-
VRM散热片
-
双 M.2 散热片 覆盖3个M.2接口
-
一体式水泵接针 & CHA 风扇接针
-
芯片组散热片
-
W_PUMP+接针
-
CHA 风扇接针
-
AURA灯效
-
美声大师3
・Realtek® S1220A 音频芯片
・DTS:X® Ultra
双向AI降噪 -
2x 第二代可编程ARGB灯效接针
-
1x AURA RGB 接针
-
1x 第二代可编程ARGB灯效接针
-
HDMI® 接口
DisplayPort -
4 x USB 3.2 Gen 1 接口
(4 X Type-A) -
1 x USB 3.2 Gen 2x2 Type-C®
-
3 x USB 3.2 Gen 2 接口
(2 x Type-A, 1 x Type-C®) -
Intel® 2.5G有线网卡
-
5 x 音频插孔
-
1 x USB 3.2 Gen 2 Type-C® 接口
-
1 x USB 3.2 Gen 1 接针
-
4 x SATA 6Gb/s
-
雷电™ 接针
-
2 x USB 2.0 接针
随心调校
华硕PRIME大师系列主板拥有多方位丰富的控制功能,通过简单易用且灵活的工具,用户可随心调校系统各方面,以满足您对性能的需求,大幅提升工作效率。
5重优化
华硕5重优化提供计算机智能功能,一键即可轻松搞定复杂的调校设定。此技术会根据实时使用情形,以动态方式将系统重要层面优化,专为您的计算机装备提供超频、散热配置文件。
- 自动调校应用程序可为您专属的系统配置,提供超频和散热设定优化。
- 压力测试让使用者可轻松对CPU或内存的负载进行优化与超频。
CPU性能提速
智能加速处理器(TPU)为智能自动系统调校应用程序,可进行调校电压、监控系统状态和调整超频参数,以获得更佳性能。
多方位节能设计
智能节能处理器(EPU) 让您享有全系统的节能效果。EPU在离开模式下,能自动优化功率消耗,大幅提升省电效果。
准确数字供电控制
Digi+VRM数字供电设计可实时控制电压降低、切换频率和供电效率设置,让您通过 CPU 电压控制进行调校,取得更佳的系统稳定性与性能表现。
特定 App 优化
Turbo App 可让您定义 CPU 超频、套用风扇配置数据、确定网络数据的优先等级,并在应用层次优化音频的设定,也就是您的系统已针对您的工作进行了优化。
AI智能超频
更智能、更高效的AI智能超频技术,可智能评估CPU超频潜力和散热器性能,利用算法和数据库提供更佳的超频设置建议,轻松实现接近性能极限的高成功率超频,充分释放你的PC潜力。
用户可通过直观的AI Suite软件或UEFI BIOS进行设置,满足不同超频用户的需求,轻松体验超频的乐趣。经验丰富的超频发烧友可使用各种客制化选项,对于初学者来说也可以选择自动超频模式。
AI智能超频一览无余
专家倾力打造
AI智能超频是华硕工程师携手知名超频发烧友,经过无数次严苛的测试而共同研发出的超频黑科技,可为不同程度的用户提供对应的超频解决方案。
智能预测
智能评估CPU超频潜力和散热性能,利用算法提供对应理想的调校建议。通过对应软件开启后自动超频,平衡频率和电压,处于理想状态。
实时调整
软件每分钟监控工作负载、系统温度、风扇速度和耗电量,并进行实时调整以确保持续提供更佳性能。
AI智能超频指南
超频指南提供有关如何手动调整系统的详细信息和指示。可以按 F11 热键来使用。
核心群组负载
对于 Z690 等高核心数处理器,AI 智能超频会根据核心群组列出资料。此技术可依据核心群组的状态提供自适应控制,并为需要手动调校者提供估算目标频率与电压。
智能管家中的AI智能超频
内置智能让使用者自动超频,并通过(Windows 系统)智能管家中的5重优化功能提供完整且灵活的控制。
AI智能散热
华硕 AI 智能散热功能可自动管控接入的主板风扇,据系统负载和温度实时调整风扇设置,确保处于理想的状态。
自动化智能风扇调校
CPU温度侦测
AI智能散热可侦测CPU温度,利用专有算法平衡散热性能和风扇噪音控制,保持高性能状态下降低风扇转速,提供更安静的系统环境。
自动优化
在稳定的系统负载下,此软件随后会自动将风扇转速降至更佳设定,在不牺牲性能的情况下降低风扇噪音。
*风扇需连接到下列接针实现AI智能散热控制: CPU_FAN / CPU_OPT / CHA_FAN / W_PUMP+/ 一体式水泵
持续监控
AI智能散热将持续监控系统并根据目前负载调整风扇转速。
一键启用
AI智能散热可由 ASUS AI Suite 3 中的 Fan Xpert 4 仪表盘轻松启用。启用后将覆盖所有手动控制。
风扇转速参考数据
对于喜欢手动控制的用户,AI智能散热在显示图表上提供了参考点,详细列出风扇转速与对应的参考温度,并提供了相关风扇设置的指南。
UEFI BIOS
先进的华硕UEFI BIOS拥有丰富的设置选项,可满足用户调校优化系统的需求。不仅为DIY新手提供了智能简易的选项,还为DIY发烧友准备了多方位完整的设置功能。
先进的调校选项
华硕UEFI BIOS提供直观简易的高级模式可让用户完全控制系统。通过内置的搜索功能可让您轻松找到所需的选项;以及各种先进的控制功能,均可进行细致入微的参数调整,更智能、更轻松的打造符合您需求的高性能PC。
MemTest 86
此内存测试软件已预安装于 UEFI BIOS,让用户单击即可找出内存的问题,无需使用U盘或进入操作系统。它会将内存报告存放于 BIOS 文件中以供参考。
预测
AI 智能超频可监控系统的重要数据,例如温度、风扇速度及功耗,以预测超频性能。
AI 智能超频指南
请参阅 UEFI BIOS 中提供的指南,取得如何使用 AI 超频的逐步说明。
搜索功能
快速轻松寻找所需的选项或设定项目。
华硕用户配置文件
不同 BIOS 版本之间的接口配置设置或是与朋友分享。
Flexkey自由按键
可通过BIOS为机箱电源重启按钮自定义不同功能,快速应用AURA灯效打开或关闭、启动进入BIOS(DirectKey)、重启电脑或安全引导模式 (Safe Boot)功能。
快速又简单的设置
EZ模式更为简易便捷,在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用,让您的设备瞬间准备就绪,开始运行。
AI智能超频
以快捷方式启用 AI 智能超频。
直观的图形风扇控制
只需用鼠标拖曳一条曲线即可调整各个风扇。
AURA灯效开启/关闭模式(隐藏)
轻松开启或关闭AURA RGB灯效或板载LED灯效,营造和谐统一的氛围。
返回随心调校
散热方案
PRIME Z690系列主板拥有多个高效散热片和丰富的混合风扇接针,确保你的主机在高负载工作环境下依旧凉爽和稳定。
散热片
可拆卸的松不脱螺钉降低了散热片拆卸时遗失的风险。
M.2 散热片
两个 M.2 散热片专为三个 M.2 插槽散热,避免 M.2存储设备在持续传输过程中可能发生的降速。
VRM散热片和导热贴片
两组超大VRM散热鳍片搭配特质电感导热贴,涵盖范围延伸至MOSFET和电感区,更大接触面积提供更好的降温效果。
M.2 散热背板
即使在气流受限的环境下,M.2 散热背板也能够为高性能设备提供更高的性能表现。创新的M.2便捷卡扣设计,无需固定螺丝和工具即可轻松装卸SSD,避免螺丝丢失的难题。
散热设计
PRIME Z690 系列主板配备全面的散热控制选项,可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行设置。
多种温度来源
每个接针均可动态参照三个热敏传感器,您甚至可通过 Fan Xpert 4 对应支持的华硕显卡的温度,以优化 GPU 与 CPU 密集型任务的散热效果。
双水泵接针
专用接针可供应超过 3A 的电流给高效能的 PWM 或 DC 水泵,加之,第二个可用于一体式水冷散热的专用接针。
*一体式水泵接针支持 1A,水泵+ 接针支持 3A。
智能保护
通过专用整合式电路保护每个风扇插座,以免因过热和过电流而损坏。
4-Pin PWM/DC 风扇
每个板载接针都可自动侦测 PWM 或 DC 风扇。
返回散热方案
坚实基础
第13代/第12代智能英特尔® 酷睿™ 处理器提供更多核心和更高带宽。PRIME Z690 系列主板拥有强悍的供电设计、多方位散热控制和前卫的互联选项,可轻松驾驭新一代处理器,大幅提高工作效率。
强大的供电设计
稳定供电对于第12代英特尔酷睿处理器充分发挥性能至关重要,PRIME Z690-A 主板的设计专为满足这些高核心数 CPU 的需求。
ProCool高强度供电接口
采用双8Pin ProCool 高强度供电接口,特制实心结构,确保主板与PSU电源线连接更充分,提升电源效率,降低阻抗,更加坚固耐用。
16+1供电模组
采用16+1供电模组,高效整合型解决方案,体积小、效率高、散热好,可充分满足新一代英特尔处理器的供电需求。
内存
ASUS OptiMem II内存优化
优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线,提高信号完整性,减少干扰信号,提高内存兼容性和超频空间。
华硕OptiMem II优势:
- 改善内存稳定性和兼容性
- 同等电压下降低内存延迟
- 改进的内存性能潜力
采用 OptiMem II 第2代内存优化技术的主板已通过 Synopsys HSPICE 模拟软件测试
DDR5性能强化
PRIME Z690-A主板不仅为高频内存提供超频的选项,以提升DDR5性能,甚至为锁定集成电源管理电路芯片(PMIC)的入门级内存也提供超频选项。
- 主板上的专用电路安全的打破了DDR5内存PMIC的限制,使内存可以超越默认 1.1V 的电压规格,从而带来更大的超频潜力。
- 一般情况下,受限的 PMIC 解锁后,每次调节内存电压均需系统进行完全断电。但PRIME Z690-A主板利用板载硬件和固件巧妙地解决这个问题,使电压调校设置与前代内存一样,可用相同的系统软复位过程来应用。
对于内存超频新手,PRIME Z690-A主板拥有华硕内存增强配置文件(AEMP)固件功能。主要针对受限PMIC的内存而设计,通过AEMP会自动检测内存芯片,从来提供优化的频率、时序及电压参数设置,让你轻松应用,充分释放性能潜力。
存储
4个 M.2 插槽 (支持可达 64 Gbps)
PRIME Z690-A 主板拥有4个M.2插槽,利用这代CPU和芯片组更强的带宽,提供快如闪电般PCIe 4.0数据传输。
* 实际传输速度将低于理论最大速度。
疾速互联
PCIe® 5.0 插槽
第13代/第12代英特尔处理器实现了对 PCIe 5.0 的支持。PCIe 5.0 的数据传输速度为 PCIe 4.0 的两倍,让您更快速地处理繁重的数据任务。PCIe 5.0 还带来了其他好处,例如改善了电路信号的完整性,向下兼容用于附加卡的 CEM 连接端口,以及向下兼容前代 PCI Express。
USB 3.2 Gen 2x2 Type-C®
丰富的USB接口可同时外接多种设备。该主板拥有USB 3.2 Gen 2x2后置接口,传输速度高达20Gbps。
支持雷电™ 4
PRIME Z690-A主板板载雷电4接针。搭配自行购买的华硕雷电4扩展卡,尽享40Gbps双向传输速度。且通过菊花链可同时外接2个4K显示器,还能提供100W快速充电。
Intel® 2.5G有线网卡
板载2.5G有线网卡,速度是千兆网卡的2.5倍,可实现更快的文件传输,更低延迟的游戏体验和更流畅的高清视频播放。
降低CPU负载
提高TCP和UDP吞吐量
LANGuard网络安全防护
华硕 LANGuard 网络安全防护采用高级信号耦合技术,搭载优质贴片电容,增强网络吞吐量,再加上ESD静电防护元件,可保护网卡和主板免受电涌以及静电伤害。
返回坚实基础
个性化
Prime Z690 系列主板十分注意细微之处,从板载高品质音频芯片,到简易直观的RGB灯效控制,再到诸多人性化DIY设计,从多方位来提升用户的体验,轻松打造专属PC。
音效
双向AI降噪
此黑科技通过海量数据库进行深度学习识别声源,有效降低麦克风输入和音频输出的环境噪音。智能区分人声,减少键盘敲击声、鼠标点击及其他环境噪音,让你在游戏或在线语音时享受更清晰的声音体验。
500M
深度学习数据库
音频
输入/输出
高
保真真度
较小的
性能影响
COD: MW - FPS (2560 x 1440)
*测试配置: CPU: 第十一代英特尔酷睿处理器; 主板: ROG MAXIMUS XIII HERO; 显卡: NVIDIA RTX 3070; DRAM: G.SKILL F4-3200C16Q-32GVK; 电源: SUPER FLOWER 550W; HDD: ADATA SX910 SSD 128G; 散热器: Enermax T.B.APOLLISH; 游戏: CALL OF DUTY: MODERN WARFARE ; 语音通信 App: Discord (停用应用程序内降噪效果) ; 背景噪音:键盘输入, 鼠标点击, 谈话声, 以及音乐播放*实际性能视配置而异
感受差异
AI 关
AI 开
Realtek音频芯片和独特设计,呈现纯净有力的音效
Prime Z690-A 主板采用与 Realtek 密切合作研发出的专用音频芯片——Realtek S1220A。其表现更为亮眼,可提供 120dB 信噪比的立体声音频输出,以及 113dB 信噪比的音频输入,打造纯净的音质。此外具有全新的阻抗感测电路,可自动调整增益以确保耳机的理想音量范围。
DTS:X® Ultra 音效技术可为耳机和扬声器提供更好的音质,从而获得沉浸式游戏体验。DTS:X Ultra对声道、场景和对象等有不同预设模式,可营造出清晰通透且深厚宽广的音频体验。同时,还为DTS® 音频芯片配备了后期处理增强及设备调校功能。
纯净的音效,让您彷佛置身游戏中
预整流芯片
减少电源输入噪声,确保性能一致。
音频防护线
声卡区域与主板隔开,降低来自EMI的干扰。
左右声道分层隔离设计
左右声道由不同的PCB层布线,减少互相干扰,确保输出相同质量的音效。
整合式放大器
能驱动高阻抗耳机,且不会影响高频或低频声音。
De-Pop抗爆电路
降低音频输出的启动爆音。
高质量音频电容
高质量音频电容,使声音温暖,自然,具有上佳的清晰度和高保真效果。
人性化DIY设计
AURA SYNC神光同步
脱颖而出
除了性能出色外,美学设计也别具一格。华硕AURA提供丰富的RGB灯光控制功能,可调整内置RGB LED 灯,以及连接至板载 RGB 插座的灯带。还能与不断推陈出新的华硕AURA SYNC兼容硬件设备进行同步联动。
进一步了解 >
静态
呼吸
闪烁
彩虹
色彩循环
星夜
音乐效果
智能
第二代可编程ARGB接针
配备3个第二代可编程灯效接针,能够检测设备上的LED数量,软件可以自动调整特定设备的灯效,新的接针还可以兼容旧的AURA RGB设备。
Armoury Crate奥创游戏智控中心
Armoury Crate 奥创游戏智控中心是全新的软件公用程序,可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面,轻松自定义您装备中所有兼容设备的 RGB 灯光与效果,并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制,包括键盘与鼠标的偏好设定,以及主板的超频与风扇速度,让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区,协助使用者与华硕社区保持联系。
DOWNLOAD NOW
-
AURA SYNC神光同步
-
驱动程序与手册下载
-
账户管理
-
双向 AI 降噪
-
Fan Xpert 4
个性化DIY设计
M.2便捷卡扣
创新的M.2便捷卡扣无需工具和固定螺丝,即可轻松装卸M.2 SSD,不用担心固定螺丝丢失。
SafeSlot & SafeDIMM
PCIe 5.0速度是PCIe 4.0的2倍。PCIe 5.0高强度显卡插槽通过SMT生产工艺,提供更出色的品质保障。还有金属强化层提高稳固性,保护显卡插槽不易变形损坏。此外全新SafeDIMM高强度内存插槽加入了强化型金属隔板,提高支撑力,更加坚固耐用,防止因内存插拔而引起的损坏。
FlexKey自由按键
自定义机箱重启按钮功能
可通过BIOS为板载Flexkey接针和机箱电源按钮等自定义不同功能,快速应用AURA灯效打开或关闭、启动进入BIOS(DirectKey)、重启电脑或安全引导模式 (Safe Boot)功能。
