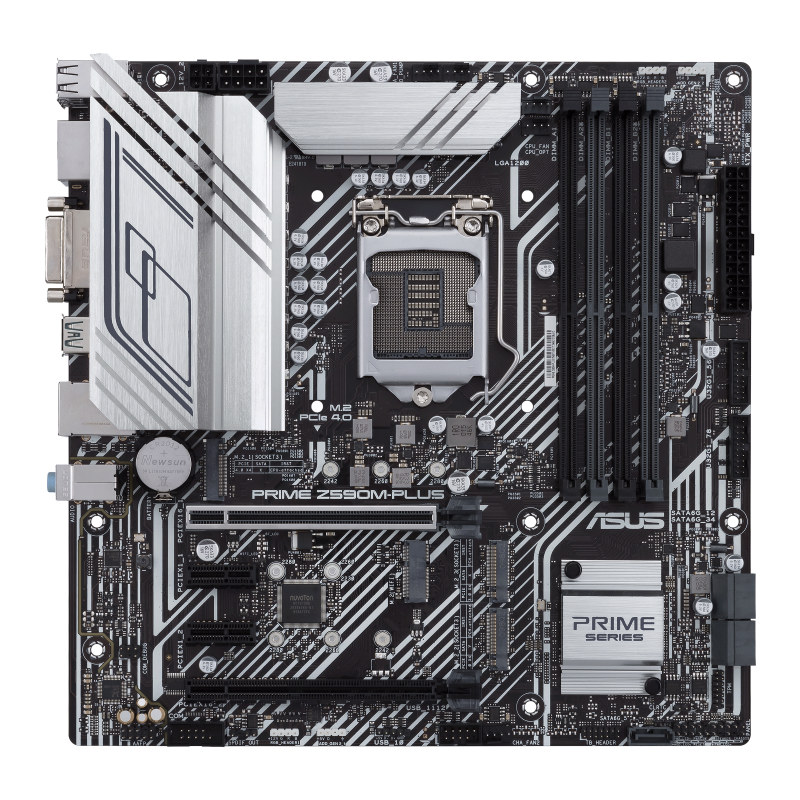

Name: PRIME Z590M-PLUS
Brand: ASUS
SKU: 15505

英特尔® Z590 (LGA 1200) micro ATX 主板配备 PCIe® 4.0, 9 DrMOS 供电模组设计, DisplayPort™, HDMI®, DVI, SATA 6 Gbps, Intel® 1 Gb 高速网卡, USB 3.2 Gen 2x2 Type-C®, 支持雷电™ 4, 以及AURA SYNC RGB 神光同步

英特尔® LGA 1200 插槽: 支持第十一代/第十代英特尔® 酷睿™ 处理器
怪兽级供电方案: 8+1 DrMOS 供电模组设计, 6层 PCB, 8Pin ProCool 高强度供电接口, 高品质电感及耐用的电容，提供高效稳定的供电效率
全方位散热设计: 硕大的 VRM 散热片, 混合风扇接针及Fan Xpert 4智能风扇管理4代
华硕 OptiMem II 内存优化技术: 采用独特的内存优化走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间
快速互联: PCIe ® 4.0, 英特尔® 1Gb 高速网卡, USB 3.2 Gen 2x2 Type-C® , 支持雷电™ 4 接针

对比

4 x USB 2.0
1 x HDMI
1 x DisplayPort
DVI
1 x USB 3.2 Gen 2x2 Type-C^®
1 x USB 3.2 Gen 2
2 x USB 3.2 Gen 1
英特尔^® 1G 网卡
3 X 音频插孔
M.2 PCIe^® 4.0 x4 模式
PCIe^® 4.0/3.0 x16
● ASUS SafeSlot Core+
音频功能
  ● 高品质日系音频电容
  ● 音频防护线
  ● 左右声道分层隔离设计
ProCool 高强度供电接口
2 x 第二代可编程接针
2 x AURA RGB 接针
DDR4 5133 (OC) MHz
OptiMem II
LGA 1200 插槽
第十一代英特尔^® 酷睿™ 处理器/第十代英特尔^® 处理器
支持4 x USB 3.2 Gen 1前置接口
32Gb/s M.2 x 4 支持
支持英特尔^® 傲腾™ 内存
英特尔^® Z590 芯片
5 x SATA 6Gb/s
M.2 插槽(Key E)
1 x 雷电™ 接针

华硕PRIME大师系列主板经过精心设计，可完全发挥第十代/第十一代英特尔^® 酷睿™ 处理器的潜能。PRIME Z590M-PLUS 具备具备怪兽级的供电设计、全面的散热解决方案和智能调校选项，以直观的软件和固件功能，为日常用户和 DIY 装机玩家提供各种性能调整选项。

随心调校

华硕PRIME大师系列主板拥有多方位丰富的控制功能，通过简单易用且灵活的工具，用户可随心调校系统各方面，以满足您对性能的需求，大幅提升工作效率。

多方位节能设计

智能节能处理器(EPU) 让您享有全系统的节能效果。EPU在离开模式下，能自动优化功率消耗，大幅提升省电效果。

灵活的风冷与水冷散热控制

智能风扇管理4代软件让你全面控制风扇、水泵，甚至是一体化散热器。无论使用风冷或水冷散热，轻松一键，自动调校模式下即可智能设定所有参数。此外，静音模式下，可让所有风扇转速降至预设默认值以下，让系统在低负载时更加安静。你也可通过UEFI来控制风扇、水泵，以及一体化散热器。

准确数字供电控制

Digi+数字供电设计可实时控制电压降低、切换频率和供电效率设置，让您通过 CPU 电压控制进行调校，取得更佳的系统稳定性与性能表现。

AI智能超频

更智能、更高效的AI智能超频技术，可智能评估CPU超频潜力和散热器性能，利用算法和数据库提供更佳的超频设置建议，轻松实现接近性能极限的高成功率超频，充分释放你的PC潜力。

用户可通过直观的AI Suite软件或UEFI BIOS进行设置，满足不同超频用户的需求，轻松体验超频的乐趣。经验丰富的超频发烧友可使用各种客制化选项，对于初学者来说也可以选择自动超频模式。

AI智能超频一览无余

专家倾力打造

AI智能超频是华硕工程师携手知名超频发烧友，经过无数次严苛的测试而共同研发出的超频黑科技，可为不同程度的用户提供对应的超频解决方案。

智能预测

智能评估CPU超频潜力和散热性能，利用算法提供对应理想的调校建议。通过对应软件开启后自动超频，平衡频率和电压，处于理想状态。

实时调整

软件每分钟监控工作负载、系统温度、风扇速度和耗电量，并进行实时调整以确保持续提供更佳性能。

载入、储存和重新启动

在系统启动时按 Delete 键进入 BIOS。
按 F5 加载 UEFI 预设设定，然后按 F10 储存并重新启动。启动操作系统。

执行压力测试

压力测试评估系统效能，以估计系统潜力以及超频所需的电压。要进行测试，请使用下列效能测试工具
Blender/PRIME95/Aida64/ROG real Bench
或者也可以使用 Intel^® Extreme Tuning Utility 进行测试。

套用 AI 超频

返回 BIOS。
前往「AI Tweaker」部分，将「CPU Core Ratio」设为「AI Optimized」。
按 F10 储存并重新启动。

将计算机开机并加重处理器的负载，以取得 CPU 的基准读数、散热系统能力。

AI智能超频指南

超频指南提供有关如何手动调整系统的详细信息和指示。可以按 F11 热键来使用。

核心群组负载

对于 Z590 等高核心数处理器，AI 智能超频会根据核心群组列出资料。此技术可依据核心群组 (3/5/8/所有核心) 的状态提供自适应控制，并为需要手动调校者提供估算目标频率与电压。

智能管家中的AI智能超频

内置智能让使用者自动超频，并通过(Windows 系统)智能管家中的5重优化功能提供完整且灵活的控制。

AI智能散热

华硕 AI 智能散热功能可自动管控接入的主板风扇，据系统负载和温度实时调整风扇设置，确保处于理想的状态。

自动化智能风扇调校

CPU温度侦测

AI智能散热可侦测CPU温度，利用专有算法平衡散热性能和风扇噪音控制，保持高性能状态下降低风扇转速，提供更安静的系统环境。

自动优化

在稳定的系统负载下，此软件随后会自动将风扇转速降至更佳设定，在不牺牲性能的情况下降低风扇噪音。*风扇需连接到下列接针实现AI智能散热控制: CPU_FAN / CPU_OPT / CHA_FAN / M.2_FAN / H_AMP / RAD_FAN

持续监控

AI智能散热将持续监控系统并根据目前负载调整风扇转速。

一键启用

AI智能散热可由 ASUS AI Suite 3 中的 Fan Xpert 4 仪表盘轻松启用。启用后将覆盖所有手动控制。

风扇转速参考数据

对于喜欢手动控制的用户，AI智能散热在显示图表上提供了参考点，详细列出风扇转速与对应的参考温度，并提供了相关风扇设置的指南。

UEFI BIOS

先进的华硕UEFI BIOS拥有丰富的设置选项，可满足用户调校优化系统的需求。不仅为DIY新手提供了智能简易的选项，还为DIY发烧友准备了多方位完整的设置功能。

先进的调校选项

华硕UEFI BIOS提供直观简易的高级模式可让用户完全控制系统。通过内置的搜索功能可让您轻松找到所需的选项；以及各种先进的控制功能，均可进行细致入微的参数调整，更智能、更轻松的打造符合您需求的高性能PC。

搜索功能
快速轻松寻找所需的选项或设定项目。

华硕用户配置文件
不同 BIOS 版本之间的接口配置设置或是与朋友分享。

快速又简单的设置

EZ模式更为简易便捷，在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用，让您的设备瞬间准备就绪，开始运行。

直观的图形风扇控制
只需用鼠标拖曳一条曲线即可调整各个风扇。

EZ XMP
一键强化 DRAM 性能。

AURA灯效开启／关闭模式（隐藏）
轻松开启或关闭AURA RGB灯效或板载LED灯效，营造和谐统一的氛围。

返回随心调校
↑

散热设计

PRIME Z590 系列设计具备多个内置散热片和各种混合风扇接针，让您的设备在繁重的工作负载下维持凉爽和稳定。

M.2 散热片

两个 M.2 散热片专为三个 M.2 插槽散热，避免 M.2存储设备在持续传输过程中可能发生的降速。散热片藉由螺丝固定在适当的位置，并可移至其他 M.2 插槽。

可拆卸的固定螺丝降低了散热片拆卸过程中掉落或遗失的风险。

VRM散热片和导热贴片

两组超大VRM散热鳍片搭配特质电感导热贴，涵盖范围延伸至MOSFET和电感区，更大接触面积提供更好的降温效果。

Stack Cool 3+

2Oz PCB铜箔设计可额外降低温度，以长期保持在理想的系统运行温度状态。

返回为核心降温
↑

散热设计

PRIME Z590 系列主板配备全面的散热控制选项，可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行设置。

多种温度来源
水泵接针
智能保护
4-Pin PWM/DC 风扇

每个接针均可动态参照三个热敏传感器，您甚至可通过 Fan Xpert 4 对应支持的华硕显卡的温度，以优化 GPU 与 CPU 密集型任务的散热效果。
自备水冷配置专用的 PWM/DC 接针
通过专用整合式电路保护风扇插座，以免因过热和过电流而损坏。
每个板载接针都可自动侦测 PWM 或 DC 风扇。

返回为核心降温
↑

坚实基础

第十一代智能英特尔® 酷睿™ 处理器提供更多核心和更高带宽。PRIME Z590系列主板拥有强悍的供电设计、多方位散热控制和前卫的互联选项，可轻松驾驭新一代处理器，大幅提高工作效率。

强大的供电设计

稳定供电对于第十一代英特尔酷睿处理器充分发挥性能至关重要，PRIME Z590 主板的设计专为满足这些高核心数 CPU 的需求。

ProCool高强度供电接口

采用8Pin ProCool 高强度供电接口，特制实心结构，确保主板与PSU电源线连接更充分，此接口可将 12V 电源直接供应至处理器，提升电源效率，降低阻抗，更加坚固耐用。

8+1供电模组

采用8+1 DrMOS供电模组，高效整合型解决方案，体积小、效率高、散热好，可充分满足新一代英特尔处理器的供电需求。

返回坚实基础
↑

华硕OptiMem II内存优化

优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。

顶层 – 接地环可避免侧向干扰

改善内存稳定性和兼容性
同等电压下降低内存延迟
改进的内存性能潜力

采用OptiMem II内存优化技术的主板已通过 Synopsys HSPICE 模拟软件测试

返回坚实基础
↑

三个 M.2 插槽 (高达 64 Gbps)

PRIME Z590M-PLUS 具备三个 M.2 插槽，其中一个插槽通过 PCI Express^® 4.0 提供高达 64 Gbps 数据传输速度，令操作系统或应用程序的开机和应用程序加载速度更快。

*实际传输速度将低于理论最大速度。

** M.2_1 支持 PCIe 4.0，M.2_2 和 M.2_3 支持 PCIe 3.0。

返回坚实基础
↑

PCIe^® 4.0 插槽

华硕 Z590 主板专为第十一代英特尔^® 酷睿™ 处理器而设计，并提供 PCIe^® 4.0 连接功能以搭配新一代 GPU。宽带和超快传输速度可让您打造功能丰富的计算机，以轻松处理高负载的任务。

返回充分运用所有的核心
↑

USB 3.2 Gen 2x2 Type-C^®

广泛的 USB 支持可确保连接到多种的周边设备。本主板具备 USB 3.2 Gen 2x2 Type-C 前置和后置接口，提供更高的带宽以及高达 20 Gbps 的传输速度。

返回坚实基础
↑

支持雷电™ 4

PRIME Z590M-PLUS 通过板载接针支持雷电™ 4。搭载英特尔认证ASUS TunderboltEX 4 附加卡, 只需一条线缆即可提供高达 40 Gbps 的双向速度。另外，该附加卡具有菊链功能，可连接多个屏幕，且支持高达 8K 分辨率显示器。还可为快充设备提供100W的电力。

返回坚实基础
↑

M.2 插槽 (Key E)

PRIME Z590M-PLUS 主板搭载一个 M.2 插槽(Key E)，可支持 2230 Wi-Fi/BT 规格和英特尔^® CNVi(集成 Wi-Fi/BT)模块*

* Wi-Fi/BT 模式需另行购买。

英特尔^® 1Gb 网卡

Intel Ethernet Connection I219-V 网卡可减少CPU的占用率，并提供更高的TCP和UDP传输率，进而获得更快、更流畅的网络传输。

更低的处理器占用更大的传输量

返回坚实基础
↑

小细节大不同

PIRME Z590系列主板十分注意细微之处，从板载高品质音频芯片，到简易直观的RGB灯效控制，再到诸多人性化DIY设计，从多方位来提升用户的体验，轻松打造专属PC。

SafeSlot Core+高强度安全插槽

SafeSlot Core+ 高强度安全插槽是华硕特有专利*，采用一次注塑成型技术制造高强度PCIe插槽，提供更强的保持力与剪切阻力。并在插槽外包裹金属强化层以增加其坚固性，通过额外的焊接点坚固地固定于PCB板，保护显卡插槽与显卡不易变形损坏。（*中国实用新型专利专利号：ZL201620211856.8）

PCIe 和 DIMM 针脚周围均有强化的焊接点。
安装过程中，金属插片与显卡正确对齐。
金属侧板采用高强度固定钩。

LANGuard网络安全防护

网络防雷防电涌

华硕 LANGuard 技术采用高级信号耦合技术，搭载优质贴片电容，增强网络吞吐量，再加上ESD静电防护元件，可保护网卡和主板免受电涌以及静电伤害。

内存过压保护

先进的电路防护供电设计

华硕特有的电路设计结合内建电压调节器，可避免主板因电源不稳或不良等因素，造成高电压而损坏主板的意外。

内存过电流防护

预防短路损坏

内建可复式保险丝能够防止过电流和短路损坏。此设计通过 I/O 端口并延伸至内存，保护主板和其他配件，免受不稳定供电和劣质电源的伤害。

不锈钢防潮I/O背部接口

更强的抗腐蚀能力，带来上佳的耐用性

拥有不锈钢抗腐蚀的I/O背板，与氧化铬相结合，可大幅延长使用寿命。

了解更多

1000+

兼容认证设备

Prime Z490 系列提供与数千个组件的兼容性，我们完整的合格供应商列表 (QVL) 可识别内存兼容性，为您带来更多选择以提供轻松组装电脑的体验。

8000+

小时兼容测试

每个型号都会经过累计超过8000+小时的严格测试才会上市。这些测试包括老化测试、环境兼容测试、软件安全测试等。华硕测试的标准比行业标准更严苛，只为了确保每个组件在各种环境下都能长久耐用，稳定运行。

温度与湿度测试

确保组件可承受苛刻环境。

热量测试

确保系统在高负载下，仍能维持散热、稳定。

插拔测试

每个接口和接头都经过反复安装的循环测试。

老化测试

长达 48 小时的老化测试，确保可靠性。

功耗测试

经确认具备出色能源效率。

温度和直流电压极限测试

确保主板能够因应温度变化所造成的电压波动。

热冲击测试

确保能承受运送时的温度变化。

非运行冲击测试

专为运送时可能遭遇的颠簸所测试。

烧机测试

所有组件经过检验，确保在各种环境中均能上佳运行。

安装测试

接头配置经过双重检查，确保安装轻松无碍。

坠落测试

以各种高度进行坠落测试，确保耐用性。

盐雾测试

测试 I/O 可靠性、延长使用寿命和抗锈能力。

返回小细节大不同
↑

震撼音效

整合板载功能提供纯净音效

智能设计与高品质硬件提供清晰和高保真的音质体验!

音频防护线

声卡区域与主板隔开，降低来自EMI的干扰。

左右声道分层隔离设计

左右声道由不同的 PCB 层布线，减少互相干扰，确保输出相同质量的音效。

日系音频电容

高品质组件提供温暖、自然与身临其境的音频,让您享受特别清晰和高保真的音响效果。

纯净的音效，让您彷佛置身游戏中

预整流芯片

减少电源输入噪声，确保性能一致。

音频防护线

声卡区域与主板隔开，降低来自EMI的干扰。

左右声道分层隔离设计

左右声道由不同的 PCB 层布线，减少互相干扰，确保输出相同质量的音效。

音频放大器

让耳机和音箱还原出高品质的声音。

De-pop抗爆电路

降低音频输出的启动爆音。

日系音频电容

高品质日本制造电容，使声音温暖，自然，具有上佳的清晰度和高保真效果

返回小细节大不同
↑

AURA SYNC神光同步

脱颖而出

除了性能出色外，美学设计也别具一格。华硕AURA提供丰富的RGB灯光控制功能，可调整内置RGB LED 灯，以及连接至板载 RGB 插座的灯带。还能与不断推陈出新的华硕AURA SYNC兼容硬件设备进行同步联动。

了解更多 >

静态
呼吸
频闪
彩虹
色彩循环
星夜
音乐效果
智能

第二代可编程ARGB灯效接针

配备三个第二代可编程灯效接针，能够检测设备上的LED数量，软件可以自动调整特定设备的灯效，新的接针还可以兼容旧的AURA RGB设备。

奥创游戏智控中心

Armoury Crate 奥创游戏智控中心是全新的软件公用程序，可让用户集中控制支持的产品。Armoury Crate 奥创游戏智控中心可让用户通过易用的界面，轻松自定义您装备中所有兼容设备的 RGB 灯光与效果。此软件也能为华硕产品提供各种设定的控制，包括键盘与鼠标的偏好设定。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区，协助使用者与华硕社区保持联系。
