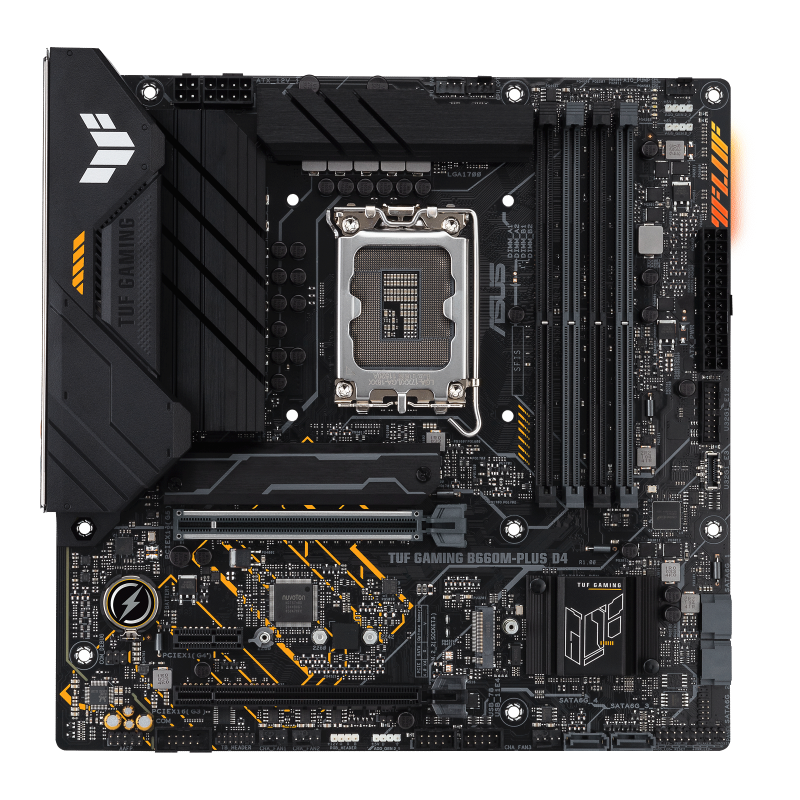

TUF GAMING B660M-PLUS D4

英特尔® B660 (LGA 1700) mATX 电竞主板, 10+1 DrMOS 供电模组, 支持PCIe 5.0, DDR4 5333 (超频), 双PCIe 4.0 M.2插槽搭配灵活的散热片, Realtek 2.5G网卡, 支持USB 3.2 Gen 2x2 Type-C® 后置接口, 支持USB 3.2 Gen 1 Type-C® 前置接口, AURA SYNC神光同步, 双向AI降噪

英特尔® LGA 1700 插槽:支持第13代/第12代英特尔® 酷睿™ 处理器
电竞特工供电: 10+1 DrMOS供电模组, 6层PCB, 8+4 ProCool高强度供电接口, TUF认证组件, 以及DIGI+VRM数字供电控制技术，稳定耐久，提供更高供电效率
电竞特工散热:大型VRM散热鳍片, Stack Cool 3+, M.2散热片, PCH芯片组散热片, 混合风扇接针及Fan Xpert 2+
电竞特工连接: PCIe 5.0 插槽, PCIe 4.0 M.2 插槽, 支持USB 3.2 Gen 2x2 Type-C® 后置接口, 支持USB 3.2 Gen 1 Type-C® 前置接针及支持雷电 4™ 接针
电竞特工网络:Realtek 2.5G网卡, TUF LANGuard网络安全防护
双向AI降噪:基于大量数据库智能识别声源，有效降低音频输入和输出环境噪音，说得明白、听的清楚

对比

若不服，就征服

华硕 TUF GAMING B660M-PLUS D4 主板拥有高规格供电设计、TUF认证用料、多方位散热解决方案，可充分释放第13代/第12代英特尔酷睿处理器的潜力。再加上一系列电竞增效技术，大幅提高你的游戏胜率，助你长时间稳定畅玩游戏。除强悍的性能外，该主板的美学设计也是一大亮点。全新的TUF GAMING LOGO标识，利落的线条构成充满科技感的锐利角度，加上极简的几何设计元素，诠释TUF GAMING系列主板的硬派形象。
TUF GAMING B660M-PLUS WIFI D4 is made for gamers.

HDMI®
DisplayPort
2 x USB 3.2 Gen2
2 x USB 2.0
1 x USB 3.2 Gen 2x2 Type-C®
1 x USB 3.2 Gen1
2 x USB 3.2 Gen2
2.5G高速网卡
7.1声道音频
1 x PCIe 5.0 x16 (CPU)
1 x PCIe 3.0 x16 (PCH, at x4 模式)
- ASUS SafeSlot
Realtek® 7.1声道音频芯片
DTS游戏音效定制
- 音频防护线
- 后侧S/PDIF光纤数字输出接口
- 高品质音频电容
- 左右声道分层隔离设计
ProCool高强度供电接口
3 x 第二代可编程ARGB灯效接针
1 x RGB 灯带接针
DrMOS供电模组设计
AURA SYNC神光同步灯效
DDR4 5333 (超频)
ASUS OptiMem II内存优化
英特尔® LGA1700 插槽, 支持第13代/第12代英特尔® 处理器
支持2 x USB 3.2 Gen 1 前置接口
1 x USB 3.2 Gen 1 Type-C® 前置扩展端口
2 x M.2 2280 PCIe 4.0 x4 模式
4 x SATA 3.0 接口
英特尔® B660 芯片组
2 x USB 2.0 接针
1 x 雷电4接针

强劲性能

TUF GAMING B660M 系列主板拥有强化供电解决方案和更全面的散热控制选项，可轻松驾驭第13代/第12代英特尔酷睿™ 处理器。再加上稳定支持高频内存和疾速存储性能，是玩家打造强悍电竞主机的明智之选。

供电设计

DrMOS供电模组设计

TUF GAMING B660M-PLUS D4 电竞特工主板采用10+1 Dr.MOS供电模组设计，DrMOS技术将High/Low side(上桥与下桥)两种MOSFET及驱动IC整合于单一封装中，体积小、效率高、散热好，为第13代/第12代英特尔酷睿处理器提供强劲支持。

DrMOS power stages approved by Intel provide more efficient voltage regulation to the CPU while also generating less heat than traditional MOSFET designs.

6层PCB主板设计

多层PCB设计，令整体性能更好，散热更佳，为CPU提供更大的超频空间。

TUF GAMING B660M-PLUS D4 features a 6-layer PCB Design.

ProCool高强度供电接口

强化 EATX 8Pin 和 4Pin 接口

・出色的可靠性
・防止热熔和接口故障

高强度供电接口采用特制实心接针，确保与PSU电源线更充分的接触，提升电源效率，降低阻抗，更加坚固耐用，有效防止热熔及短路等接口故障。

TUF GAMING B660M-PLUS D4 features ProCool Connectors built to tight specifications to ensure full contact with PSU power cables.

Enhanced EATX 4-Pin and 8-Pin connectors increase maximum power delivery by 42%, from 7A to 10A per pin.

TUF组件

TUF电感

通过认证的 TUF 军规电感，能为 CPU 稳定供电，协助提升系统稳定性。

TUF电容

提高温度耐受性，延长使用寿命。

TUF capacitors provide up to 20% wider temperature tolerance and five times longer lifespan.

Digi+ VRM数字供电控制

Digi+VRM数字供电是业界具有前瞻性的数字供电技术，可确保向CPU提供超稳定和纯净的电流，拥有更强供电能效转换。

TUF GAMING B660M-PLUS D4 features Digi+ VRM.

电竞特工散热

高效散热设计

1. 超大 VRM 散热片

硕大、高质量的散热片提供更大的散热面积，覆盖 VRM 和电感区域，提升导热效率。

2. 灵活的 M.2 散热片

TUF GAMING B660M 系列配备灵活的 M.2 散热片覆盖更多的 M.2 插槽，并将 M.2 SSD 维持在上佳运行温度，提供稳定的性能与可靠性。

TUF GAMING B660M-PLUS D4 features an expanded VRM heatsink and thermal pad, and three M.2 slots with heatsinks.

TUF GAMING B660M-PLUS D4 features multiple temperature sources.

全面性的风扇控制

TUF GAMING B660M 电竞特工主板配备全方面的散热选项，可通过Fan Xpert 2+智能风扇控制或 UEFI BIOS 进行设置。

多重温度来源
一体式水冷套件
4-pin PWM/DC 风扇
智能防护

每个接针均可设定用来监控三个用户配置的热敏传感器，并据此做出反应，以依照工作负载来进行散热。全都可通过Fan Xpert 2+智能风扇控制或UEFI BIOS进行调节。
可完整控制 PWM 或 DC 水泵，适合自定义及独立散热设置。
每个板载接针都可自动侦测 PWM 或 DC 风扇。
通过专用整合式电路保护每个风扇插座，以免因过热和过电流而损坏。

内存与存储

强大的内存超频能力

支持DDR4 OC 5333

新一代英特尔处理器拥有更大的内存带宽，为尽情发挥其性能潜力。华硕 TUF GAMING B660M-PLUS D4 主板采用OptiMem II内存优化技术。通过优化的PCB内存走线设计，降低干扰信号，大幅提高内存超频空间。

TUF GAMING B660M-PLUS D4 improves from Z590 series.

TUF GAMING B660M-PLUS D4 features DDR4 OC 5333.

M.2_1 and M.2_3 support 22110, and M.2_2 and M.2_4 support type 2280.

两个PCIe 4.0 M.2

具备两个高速PCIe 4.0 M.2插槽支持多达两个2280类型存储设备，可通过PCIe® 4.0提供高达64Gbps数据传输速度，令操作系统或应用程序的启动和应用程序载入速度更快。

PCIe 4.0x4 provides two times performance.

*实际传输速度将低于理论最大速度。

连接性能

PCIe 5.0

第十二代英特尔处理器实现了对 PCIe 5.0 的支持。PCIe 5.0 的数据传输速度为 PCIe 4.0 的两倍，让您更快速地处理繁重的数据任务。PCIe 5.0 还带来了其他好处，例如改善了电路信号的完整性，向下兼容用于附加卡的 CEM 连接端口，以及向下兼容前代 PCI Express。

支持USB前置接口

拥有丰富的USB接口，可同时外接多个设备。通过USB 3.2 Gen 1 Type-C前置接口，提供5Gbps的疾速传输速度体验。

USB 3.2 Gen 2x2 Type-C

TUF GAMING B660M-PLUS D4 主板拥有丰富多样的USB接口，包括支持USB 3.2 Gen 2x2 Type-C® 后置接口，提供高达20Gbps传输速度，充分满足用户的扩展需求。

雷电4^™ 接针

TUF GAMING B660M 系列主板板载雷电4接针，支持新一代雷电4技术。自行购买搭配通过intel认证的华硕雷电4扩展卡*，尽享40Gbps疾速双向传输速度。支持菊花链式的连接方式，可外接2个4K显示器，并提供100W供电能力。
* 华硕 ThunderboltEX 4 扩展卡需另行购买。

雷电4 可达 40Gbps

稳定且疾速的性能

Enable bi-directional speeds of up to 40 Gbps on a single cable.

PC DIY 如此轻松

TUF GAMING电竞特工系列主板利用巧妙设计、创新技术及与各大硬件厂商的密切合作，提供既简单又安全的 DIY 组装体验。军规级TUF 组件、TUF GAMING电竞特工守护与TUF GAMING特工联盟形成理想组合，让您的电竞主机经久耐用。

TUF Gaming Alliance’s lineup (all PC component lineup).

TUF GAMING特工联盟

华硕与业界知名合作伙伴展开紧密合作，共同组建TUF GAMING特工联盟，旨在为广大游戏玩家们提供更好的游戏硬件装备，带来高品质的游戏体验。目前已与多家厂商携手推出了TUF GAMING电竞特工系列风格的机箱、电源、散热器和内存等，提供更好的兼容性以及打造浑然一体的电竞特工美学感受。之后会有更多产品线加盟，敬请期待！了解更多

电竞特工守护

SafeSlot高强度显卡插槽和SafeDIMM高强度内存插槽

PCIe 5.0速度比PCIe 4.0快2倍。为更好释放PCIe 5.0性能，高强度显卡插槽采用SMT生产工艺，同时加上金属强化层提高稳固性，保护显卡插槽不易变形损坏。此外，全新的SafeDIMM高强度内存插槽加入了强化型金属隔板，提高支撑力，防止内存插拔引起的插槽损坏，更加坚固耐用。

ESD静电防护

ESD静电防护保护可免受静电放电的损害，可承受 +/- 10kV 非接触放电，以及 +/- 6kV 接触放电，优于业界标准 +/- 6kV 和 +/- 4kKV，并采用主动式保护电路设计配置，强化每个主板接口的静电防护能力，延长组件的使用寿命。

USB Connectors Additional on-circuit ESD transient-voltage-suppression

TUF LANGuard网络安全防护

TUF LANGuard 为军规级的创新防护，采用高级信号耦合技术，搭载优质贴片电容，增强网络吞吐量，再加上ESD静电防护元件，可保护网卡和主板免受电涌以及静电伤害。

TUF LANGuard has 2.5 times higher surge tolerance.

内存过压保护

内建可复式保险丝能够防止过电流和短路损坏。此设计通过 I/O 端口并延伸至内存，保护主板和其他配件，免受不稳定供电和劣质电源的伤害。

不锈钢防潮I/O背部接口

TUF GAMING电竞特工系列主板拥有不锈钢抗腐蚀的I/O背板，与氧化铬相结合，可大幅延长使用寿命。

3X Longer Lifespan 72-hour salt fog testing

Corrosion-resistant stainless steel back I/O panel.

配置简单

M.2 Q-Latch便捷卡扣

创新的M.2便捷卡扣无需工具和固定螺丝，即可轻松装卸M.2 SSD，不用担心固定螺丝丢失。

Q-LED指示灯

内建的 Q-LED 排错指示灯提供装机者快速的指示，以确认关键组件正常运行，包括 CPU、内存、显卡、存储设备等。

Armoury Crate奥创游戏智控中心

Armoury Crate 奥创游戏智控中心是全新的软件公用程序，可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面，轻松自定义您装备中所有兼容设备的 RGB 灯光与效果，并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制，包括键盘与鼠标的偏好设定，以及主板的超频与风扇速度，让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区，协助使用者与电竞社区保持联系。
现在下载

硬件信息
Fan Xpert 2+
双向 AI 降噪
AURA SYNC神光同步灯效
驱动程序与手册下载
账户管理

沉浸式游戏体验

TUF GAMING B660M 电竞特工主板拥有一系列游戏增效技术，可有效提升玩家的游戏体验。包括疾速稳定的电竞特工网络功能，低延迟、更畅快；黑科技电竞特工音效功能，可令玩家宛若置身游戏战场，先发制人，提高游戏胜率；以及支持AURA SYNC神光同步，板载第二代可编程ARGB灯效接针，可与其他AURA SYNC兼容设备实现灯效联动，打造浑然一起的游戏氛围。

电竞特工网络

2.5G有线网卡

2.5G有线网卡

板载2.5G有线网卡，提升有线网络传输性能，速度是千兆网卡的2.5倍，可实现更快的文件传输，更低延迟的游戏体验和更流畅的高清视频播放。

双向AI降噪

此黑科技通过海量数据库进行深度学习识别声源，有效降低麦克风*输入和音频输出的环境噪音。智能区分人声，减少键盘敲击声、鼠标点击及其他环境噪音，让你在游戏或在线语音时享受更清晰的声音体验。

* 使用 3.5 毫米耳机时需要 3.5 毫米音频 Y 型分线器线缆。

500M

深度学习
数据库

音频

输入/输出

高

保真

较小的

性能影响

COD: MW - FPS (2560 x 1440)

ASUS Two-Way AI Noise Cancelation has the minimal performance impact compares to similar technology.

*测试配置: CPU: 第十一代英特尔酷睿处理器 ; 主板: ROG MAXIMUS XIII HERO; 显卡: NVIDIA RTX 3070; DRAM: G.SKILL F4-3200C16Q-32GVK; 电源: SUPER FLOWER 550W; HDD: ADATA SX910 SSD 128G; 散热器: Enermax T.B.APOLLISH; 游戏: CALL OF DUTY: MODERN WARFARE ; 语音通信 App: Discord (停用应用程序内降噪效果) ; 背景噪音: 键盘输入, 鼠标点击, 谈话声, 以及音乐播放
*实际的性能视配置而异
