EX-B560M-V5

Intel B560 LGA 1200 mATX 主板采用夜光防潮防锈保护涂层，支持 PCIe® 4.0, 两个 M.2 插槽, 8 供电模组, Realtek® 1 Gb 网卡, HDMI, D-Sub, USB 3.2 Gen 1 后置接口, TPM 接针, SafeSlot Core+, USBGuard, LANGuard, DDR4 5000(OC)MHz, 及 8-pin 供电接口

应网吧而生: 满足网吧长时间游戏的需求
稳定耐久: 夜光防潮防锈保护涂层，LANGuard 网络安全防护，SafeSlot Core+ 高强度安全插槽，USBGuard 安全防护，不锈钢防潮I/O接口及5重防护 III
畅玩游戏: 具备华硕 Beyond VR 认证与长征震撼音效
兼容认证: 华硕网吧实验室认证-上佳无盘解决方案, 兼容各种无盘系统，加之，主流游戏测试，100+ 外设，1000+ CPU，内存模块，显卡及更多

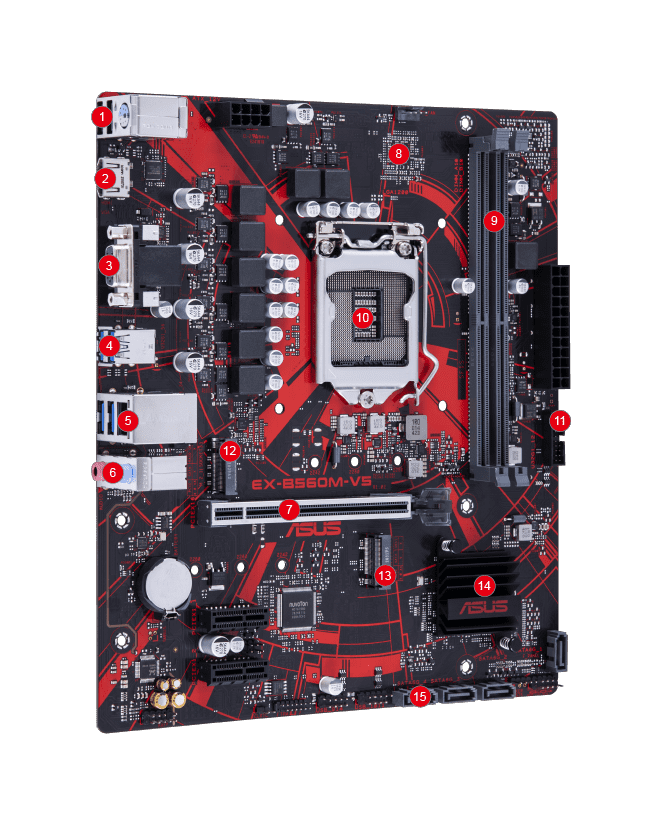

1 USB 2.0

2 HDMI^™

3 D-Sub

4 USB 3.2 Gen 1

7 PCIe 4.0 x16 插槽
● 支持ASUS SafeSlot Core+

8 支持32Gb/s M.2
● PCIe 3.0 x 4 & SATA 模式

9 DIGI+VRM

10 2 x DIMM, 最大64GB,
DDR4 5000(OC) MHz Non-ECC,
Un-buffered 内存

11 英特尔^® LGA 1200 插槽

12 支持USB 3.2 Gen 1前置接针

13 支持64Gb/s PCIe 4.0 x4 M.2接口

14 采用Intel^® B560 芯片

15 SATA 6Gb/s 接口

应网吧而生

华硕长征系列网吧主板：满足网吧长时间游戏的需求

华硕长征系列网吧主板应网吧而生，满足网吧长时间游戏的需求。长征系列主板采用优质元件，防潮防锈防腐蚀，延长主板工作寿命，让电脑在长时间重负载下游戏运行的稳定和耐久，为用户带来出色的网络和游戏体验。不仅如此，长征系列主板经测试确保与主流游戏和100种以上常用外设相兼容，同时经144-小时无盘测试。为了获得上佳音质，长征系列主板还采用长征音效营造出丰富、细腻的震撼音效。

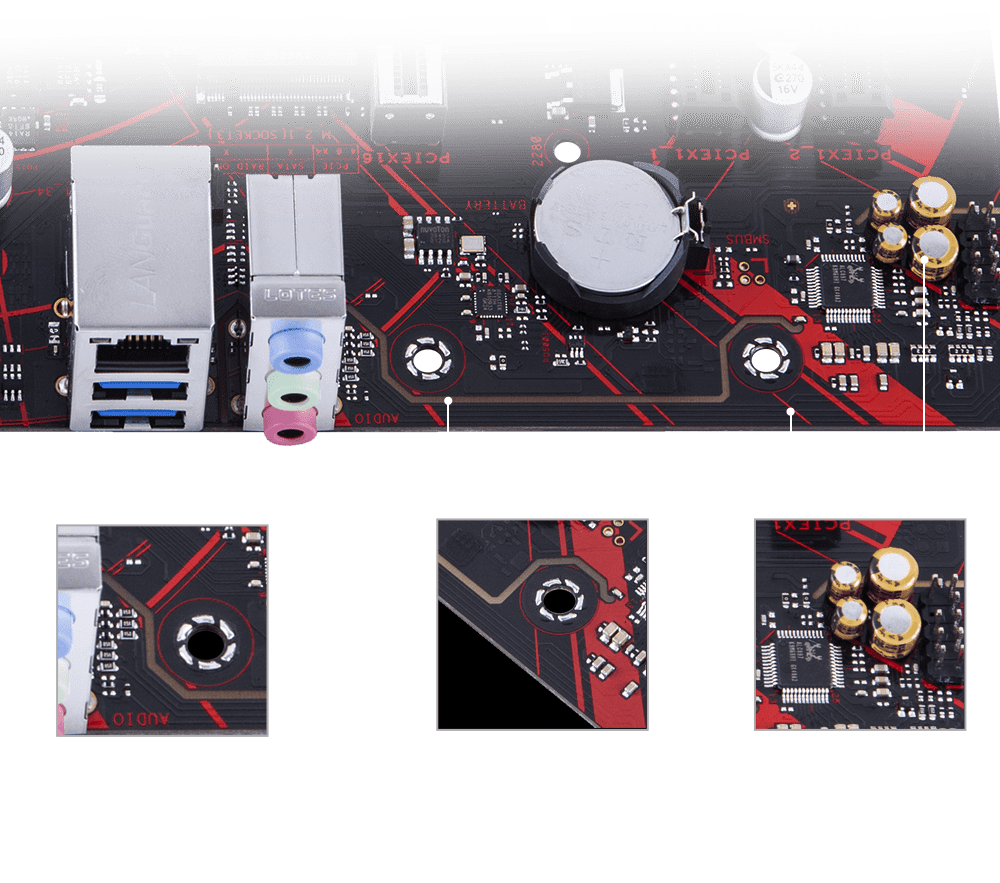

稳定耐久

出色的稳定性和保护力

华硕长征系列网吧主板提供高品质用料与创新功能，确保持续的耐久性，包含防潮防锈保护涂层，SafeSlot Core+, LANGuard, USBGuard 带来出众的可靠性。

防潮防锈保护涂层

出众的防潮防锈防腐蚀性

创新的防潮涂层为主板提供有效防护，能因应人口稠密环境所造成的高湿气含量，如：工厂、图书馆、数据中心及网吧。甚至可避免湿气附着及转移，减少内部腐蚀情形，延长主板使用寿命。在紫外线的照射下，涂层甚至会发光，让您清楚看到应用范围。

USBGuard防护

120% 更高过压防护

USBGuard 防护技术可实时监测 USB 输入电压状态，自动过滤不稳定的电源信号，防止劣质 USB 设备烧坏电脑，让电脑运行安全可靠，拥有上佳 USB 兼容性。

SafeSlot Core+
防电涌网络
过压防护
稳定电源
不锈钢I/0接口

华硕长征系列主板采用先进的 5 重防护 III，其具备高品质组件、出色电路设计以及严苛标准，以多方位防护保证主板的质量与长期耐用性。这代表您的计算机具备出众的防护力及稳定度，也是华硕主板品牌以数十年制造经验所提供的智慧结晶。

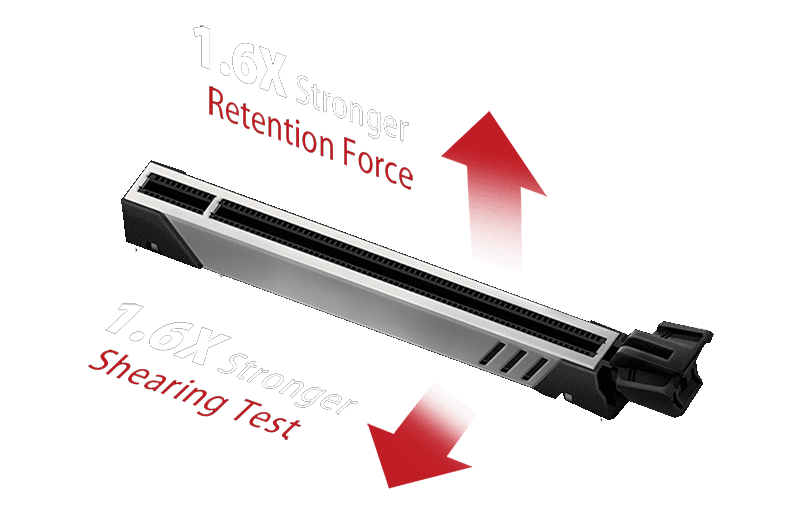

SAFESLOT CORE+

SafeSlot Core+ 高强度插槽是华硕专有专利(*中国实用新型专利专利号：ZL201620211856.8)，采用一次注塑成型技术制造高强度PCIe 插槽，提供更强的保持力与剪切阻力，并在插槽外包裹金属强化层以增加其坚固性，通过额外的焊接点坚固地固定于 PCB板，保护显卡插槽与显卡不会变形损坏。

PCIe 和 DIMM 针脚周围均有强化的焊接点。

安装过程中，金属插片与显卡正确对齐。

金属侧板采用高强度固定钩。

LANGuard 网络安全防护

网络防静电、防雷击

华硕LANGuard是一种硬件层级网络保护，采用信号耦合技术与优质的贴片式电容，提供更可靠的网络和更高的传输量，防电涌、防静电组件则可保护主板免受来自雷击和静电伤害。

src="https://dlcdnwebimgs.asus.com.cn/files/media/5558ef37-1204-4703-8dc0-85111dca9661/img/reliability_esdguards.png">

过压防护
专用的电路设计内置电压调节器，可避免因供电不稳或不良而突然产生的高电压损坏芯片组、端口和音频芯片。
DIGI+VRM数字供电设计
华硕DIGI+ VRM数字供电设计以智能化的方式，根据实时使用需求将电力传输至处理器，不但减少了能源浪费，还提升了系统稳定性。
不锈钢背部I/O接口
抗腐蚀不锈钢背部 I/O 接口接合氧化铬，使用寿命相比普通材料提升3倍耐久性。

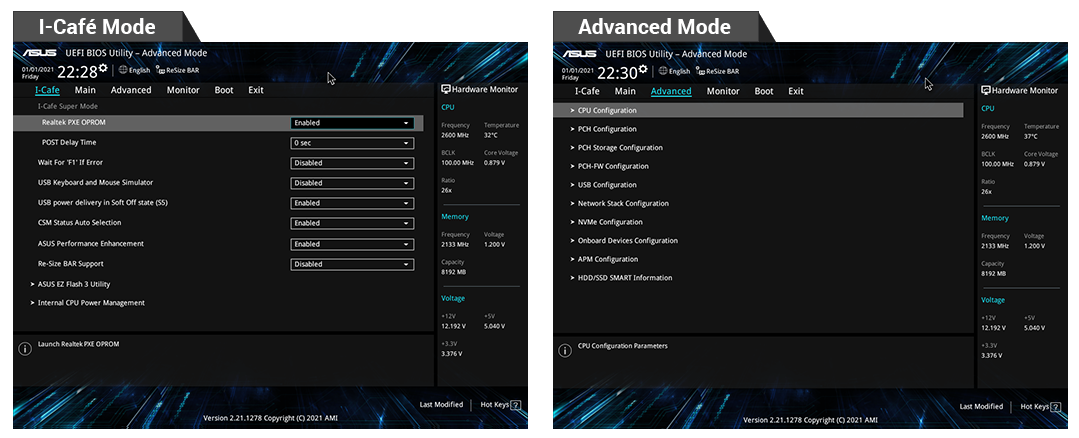

鼠标控制的中文图形化 BIOS

流畅、灵巧的鼠标控制的中文图形化BIOS界面得到改进，更具吸引力。无论您是电脑新手还是经验丰富的超频玩家，EZ 模式和高级模式都能帮您快速和便捷的控制你所需的BIOS功能。

畅玩游戏

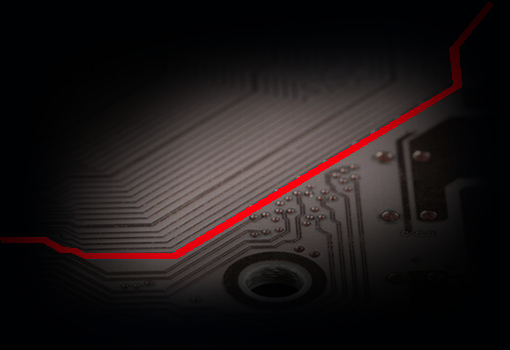

增强DDR4性能

优化的走线布局为新一代英特尔处理器提供了足够的带宽。增强DDR4性能技术可精确映像不同 PCB 层的内存信号走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。

* 顶层 – 接地环可避免侧向干扰

增强DDR4性能优势:

改善内存稳定性和兼容性
同等电压下降低内存延迟
改进的内存性能潜力

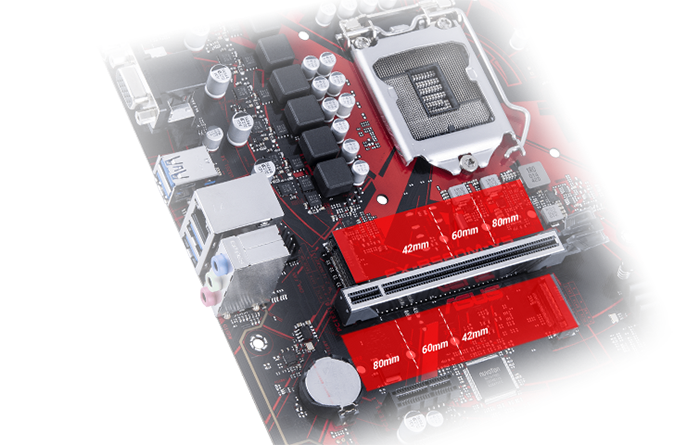

高速双M.2插槽（最高支持64 Gbps）

EX-B560M-V5 配备两个 M.2 插槽，其中一个插槽通过 PCI Express® 4.0 提供高达 64 Gbps 数据传输速度，令操作系统或应用程序的开机和应用程序加载速度更快。

*实际传输速度将低于理论最大速度。
** M.2_1 支持 PCIe 4.0, M.2_2 支持 PCIe 3.0。

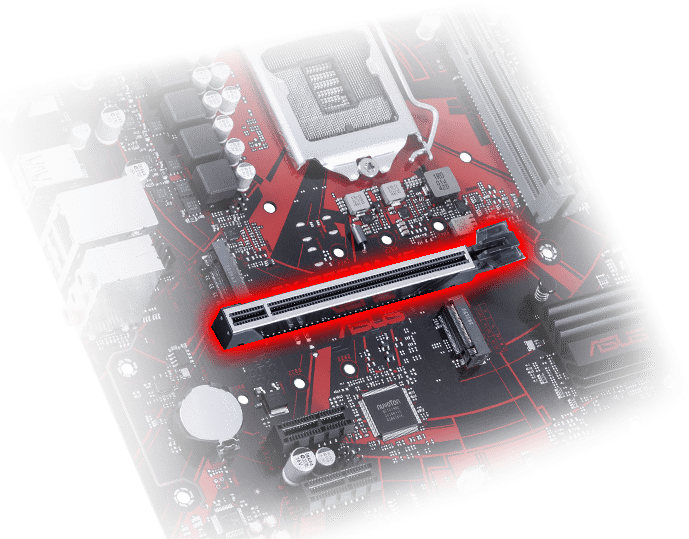

PCIe^® 4.0 插槽

华硕 B560 主板专为第十一代英特尔® 酷睿™ 处理器而设计，并提供 PCIe® 4.0 连接功能以搭配新一代 GPU。宽带和超快传输速度可让您打造功能丰富的计算机，以轻松处理高负载的任务。

华硕 Beyond VR 认证
让VR拓展网吧服务

在您的网吧主板上支持华硕 Beyond VR，带来沉浸式 VR 体验，以获得竞争优势。华硕长征系列主板采用高品质的组件，为客户提供更好的 VR 体验。华硕长征系列主板通过 3DMark VR 测试及华硕 VR 测试，测试中无任何报错。若需要搭建 VR 主机，您可以放心使用华硕长征主板。扩展您的业务吸引力，将您的网吧带入 VR 计算时代 — 具备华硕 Beyond VR 认证!
